原理&结构
LV30浮球式液位开关（计）系列产品分为模拟输出型和开关量输出型两种。模拟量输出型：磁性浮球随液位的变化不断触发检测杆中的磁簧开关,使得传感器的总电阻发生变化，该信号被变送器转换成标准4~20mA信号输出。开关量量输出型：液位上升或下降时，带动不锈钢磁性浮球上下移动,浮球触发检测杆中的的磁簧开关，发出信号。
主要特点
寿命长，可用于对液位的限位监控或连续监控。开关量型可提供多球多点监控，模拟量型可与监控仪表配合使用，实现上下限报警或连续控制。
|
技术规格 |
|
|
|
耐压： |
10bar |
|
|
16bar |
||
|
50bar |
||
|
介质密度： |
≥0.45g/cm³ |
|
|
电气 |
|
|
|
|
|
触点类型: 干簧管开关 |
|
|
|
触点容量: 220VAC, 0.5A |
|
开关量型: |
|
输出: 常开/常闭 |
|
|
供电: 24V±5%DC |
|
|
|
输出: 4...20mA |
|
|
模拟量型: |
负载: ≤750Ω |
|
|
接线方式: |
铸铝或不锈钢端子接线 |
|
|
哈丁连接器接线 |
||
|
材料: |
浮球: |
不锈钢1.4435(316L) |
|
|
|
不锈钢1.4301（不锈钢304） |
|
测量杆: |
不锈钢1.4435(316L) |
|
|
PTFE涂层不锈钢 |
||
|
介质温度： |
开关量：-20...150℃ |
|
|
模拟量：-20...75℃ |
||
|
|
|
螺纹连接G2 |
|
过程连接: |
|
法兰连接DN50 |
|
防护等级： |
IP65 |
|

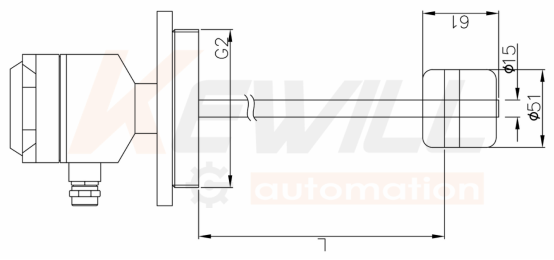

尺寸示意图
开关输出型匹配浮球数
|
有效长度 L |
250mm |
500mm |
750mm |
|
最多浮球数量 |
2 |
5 |
6 |
|
有效长度 L |
1000mm |
1250mm |
1500mm |
|
最多浮球数量 |
10 |
12 |
15 |
备注：图示螺纹接口可换成法兰连接，浮球尺寸亦可替换。篇幅有限不展开描述。液位产品定制较多请以合同图纸为准。
选型表
|
LV30- |
浮球式液位开关（液位计） |
|||||||||
|
|
款式类型 |
|||||||||
|
|
铸铝接线盒款式，M20*1.5接线 |
|||||||||
|
|
哈丁连接器款式， |
|||||||||
|
|
不锈钢1.4301接线盒，M12*1.0航插式 |
|||||||||
|
|
输出类型 |
|||||||||
|
|
开关量输出 |
|||||||||
|
|
模拟量输出（4~20mA） |
|||||||||
|
|
测量范围 |
|||||||||
|
|
250mm |
|||||||||
|
|
500mm |
|||||||||
|
|
750mm |
|||||||||
|
|
1000mm |
|||||||||
|
|
1250mm |
|||||||||
|
|
1500mm |
|||||||||
|
|
客户定制长度(如：L有效长度335mm，选型代码：335） |
|||||||||
|
|
动作点个数 |
|||||||||
|
|
1个（模拟量输出必选项） |
|||||||||
|
|
2个（仅限开关输出型产品） |
|||||||||
|
|
3个（仅限开关输出型产品） |
|||||||||
|
|
4个（仅限开关输出型产品） |
|||||||||
|
|
X个（仅限开关输出型产品） |
|||||||||
|
|
连接方式 |
|||||||||
|
|
螺纹连接G2 |
|||||||||
|
|
法兰连接DN50法兰 |
|||||||||
|
|

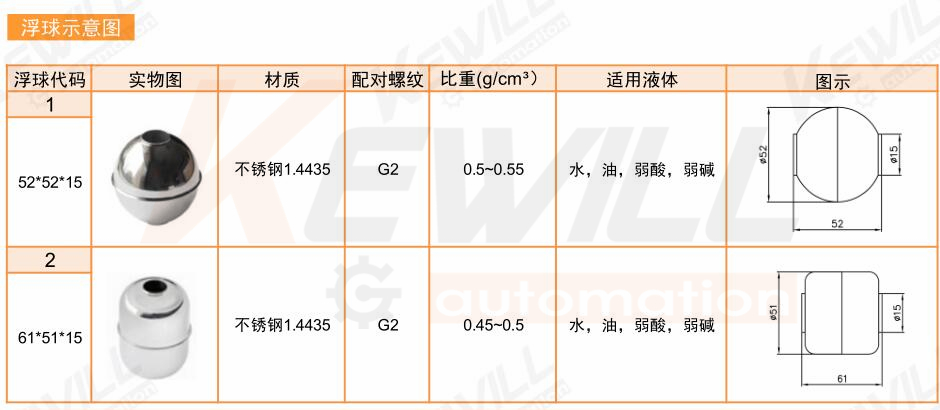

浮球尺寸 |
|||||||||
|
|
Φ52*52*Φ15 不锈钢1.4435 球型 |
|||||||||
|
|
Φ61*51*Φ15 不锈钢1.4435 圆柱型 |
|||||||||
|
|
Φ49.5*37*Φ15.5 PP聚丙烯 圆柱型 |
|||||||||
|
|
行程杆材质 |
|||||||||
|
|
不锈钢1.4301（不锈钢304） |
|||||||||
|
|
不锈钢1.4435（不锈钢316L） |
|||||||||
|
|
PP聚丙烯 |
|||||||||
|
|
耐压等级 |
|||||||||
|
|
10bar |
|||||||||
|
|
16bar(高压定制型） |
|||||||||
|
|
50bar(高压定制型） |
|||||||||
|
|
(特殊备选型）VARIO |
|||||||||
|
|
接液部分耐腐蚀PTFE涂层 |
|||||||||
|
LV30- |
|
|
|
|
|
|
|
|
|
←选型示例 |
注：开关输出型产品，可定制多球型，订货时请注明浮球数、各浮球位置尺寸、输出类型（常开或常闭）
