原理&结构
LV20侧装式液位开关在密闭的非导磁性不锈钢管内装有干簧管,浮球中装有环形磁铁,浮球随液位的上升或下降而移动,从而触发或释放不锈钢管内的磁簧开关,发出开关信号。
主要特点
可在侧面由外向里安装,结构紧凑坚固,性能可靠,重复性好,寿命长,耐高温。
安装指导

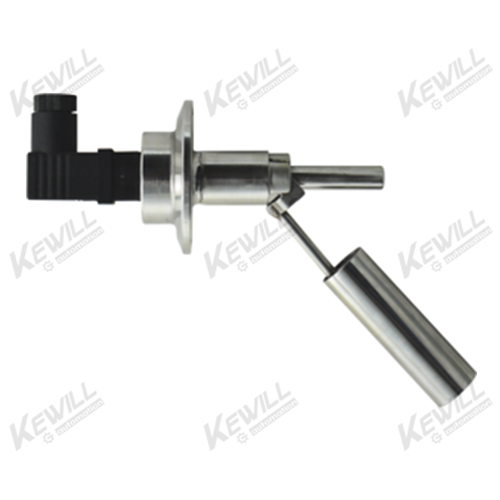

LV20侧装式液位开关
技术规格 |
|
材质: |
不锈钢1.4435(316L) |
接点容量: |
50W/SPST |
最高电压: |
24VDC/220VAC |
最大切换电流: |
0.5A |
最大通过电流: |
1A |
最大工作压力: |
16bar |
介质温度: |
10...80℃(常温应用型) |
|
10...120℃(高温应用型) |
触点类型: |
干簧管开关 |
输出: |
常开,常闭,常开/常闭 |
介质密度: |
≥0.75g/cm³ |
接口尺寸: |
RC1/2 外螺纹 |
|
Φ50.3卫生卡箍 |
选型指导
型号 |
明细 |
LV20-A/1 |
直接复线式(常开) |
LV20-A/2 |
直接复线式(常闭) |
LV20-B/1 |
接插件式(常开) |
LV20-B/2 |
接插件式(常闭) |
LV20-C |
mini插头式(常开+常闭) |
LV20-D |
mini插头式(卡箍式连接) |
(特殊备选项)VARIO |
|
/H |
-10~120℃(高温型) |
