原理&结构
LV10浮球式液位开关（可定制型）液位上升或下降时，带动不锈钢磁性浮球上下移动,浮球触发检测杆中的的磁簧开关，发出信号。
主要特点
性能可靠，寿命长，可用于对液位的限位监控。适用于顶部或底部安装。
应用

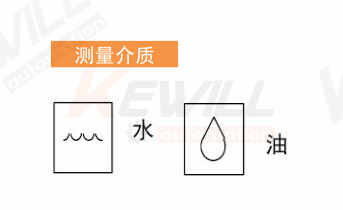

用于密度≥0.65g/cm3的液位测量。
|
技术规格 |
|
|
|
最大压力： |
10bar＆16bar |
|
|
介质密度： |
见选型表浮球材质 |
|
|
输出 |

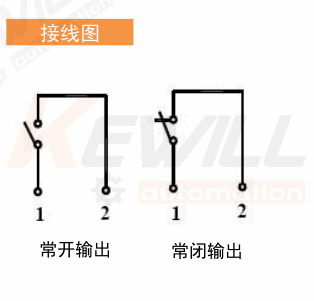

干簧管信号（常开或常闭） |
|
|
防护等级： |
IP65 |
|
|
接线方式: |
赫斯曼端子接头(DIN43650) |
|
|
材料: |
浮球: |
不锈钢1.4435(316L) |
|
|
NBR橡胶 |
|
|
|
PP聚丙烯 |
|
|
杆: |
不锈钢1.4435(316L) |
|
|
|
PP聚丙烯 |
|
|
尺寸: |
杆: |
Φ8 |
|
浮球: |
Φ28*28*Φ9.5 不锈钢1.4435 |
|
|
|
Φ25*16*Φ10 NBR橡胶 |
|
|
|
Φ22*24*Φ9.5 PP聚丙烯 |
|
|
过程连接: |
螺纹连接 NPT1〞& G1 |
|
|
触点容量： |
220VAC,50W,max 0.5A |
|
|
介质温度： |
不锈钢1.4435浮球:-40~200℃ |
|
|
NBR橡胶浮球:-20~110℃ |
||
|
PP聚丙烯浮球:-20~85℃ |
||

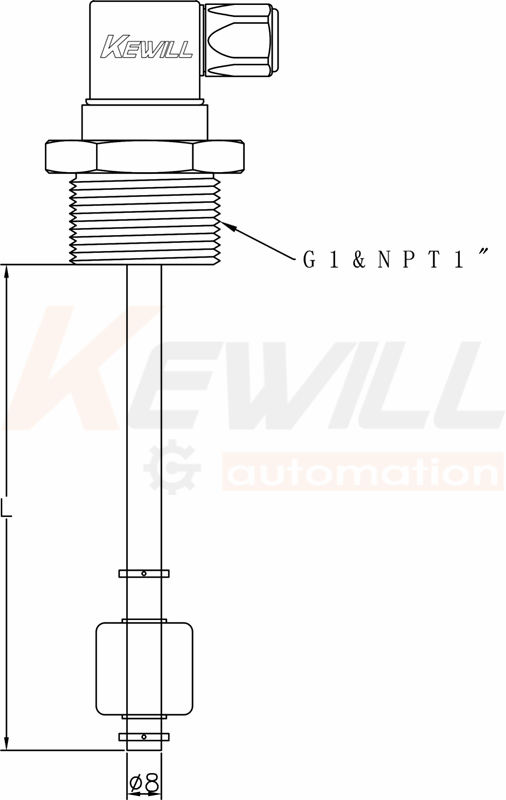

尺寸示意图
备注：图示螺纹接口、浮球尺寸亦可替换。篇幅有限不展开描述。液位产品定制较多请以合同图纸为准。
安装图
安装位置将改变开关输出特性： 由上向下安装时为常开输出，浮起时闭合
由下向上安装时为常闭输出，浮起时断开
选型表
|
LV10- |
浮球式液位开关（可定制型） |
|||||||
|
|
款式类型 |
|||||||
|
|
标准赫斯曼插座型 |
|||||||
|
|
小型铸铝接线盒型 |
|||||||
|
|
直接复线型 |
|||||||
|
|
测量范围 |
|||||||
|
|
测量范围 115mm |
|||||||
|
|
测量范围 250mm |
|||||||
|
|
测量范围 500mm |
|||||||
|
|
测量范围 700mm |
|||||||
|
|
测量范围 客户指定,最大1000mm |
|||||||
|
|
连接螺纹 |
|||||||
|
|
外螺纹连接G1〞（*） |
|||||||
|
|
外螺纹连接NPT1〞 |
|||||||
|
|
动作点（LV10最多2路报警点，多路要求可选LV30系列） |
|||||||
|
|
1个动作点 |
|||||||
|
|
2个动作点 |
|||||||
|
|
浮球尺寸与应用介质 |
|||||||
|
|
Φ28*28*Φ9.5 不锈钢1.4435 比重0.7g/cm³，水 油 弱酸 弱碱，-40~200°C |
|||||||
|
|
Φ25*16*Φ10 NBR橡胶 比重0.65g/cm³，水 汽油 煤油，-20~110°C |
|||||||
|
|
Φ22*24*Φ9.5 PP聚丙烯 比重0.65g/cm³，水，-30~85°C |
|||||||
|
|
行程杆材质 |
|||||||
|
|
不锈钢1.4301（不锈钢304）（*） |
|||||||
|
|
不锈钢1.4435（不锈钢316L）（*） |
|||||||
|
|
PP聚丙烯 |
|||||||
|
|
耐压等级 |
|||||||
|
|
10bar |
|||||||
|
|
16bar（高压定制型） |
|||||||
|
LV10- |
|
|
|
|
|
|
|
←选型示例 |
备注：（*）为现货或常备款,推荐优先选择。
注：开关输出型产品，可定制多球型（≤2PCS），订货时请注明浮球数、各浮球位置尺寸、输出类型（常开或常闭）
