原理&结构
LUD10超声波液位计超声波液位计安装在被测介质上方的传感器在变送器的控制下，传感器向被测物体的表面发射一束超声波脉冲，声波被物体表面反射，并被传感器接收将其转换为电信号。从超声波发射到重新被接收，其时间与与传感器被测物体表面的距离成正比。显示电子单元检测该时间，并根据已知的当前温度下的声速，计算出被测物体表面至传感器的距离。通过CPU的运算就可得出液位测量值。
应用
能够保证超声波有效传播到被测液面、料面或固体表面的场合。如：储罐、料槽、计量箱、池子、水箱、水井、水渠、粮仓、料仓、移动物体等。
特点：
●一体化设计，安装方便
●四线制接线，声波发射强劲，测量稳定可靠
●带有LCD的大显示窗，便于调试和观察
●提供DC4-20mA输出和高低位继电器输出
●过压过流保护，雷电保护
●全塑料探头，耐酸碱，适应恶劣环境
|
技术规格 |
|
|
量程 |
|
|
液位 |
2米 |
|
4米 |
|
|
8米 |
|
|
12米 |
|
|
20米 |
|
|
30米 |
|
|
料位 |
3米 |
|
5米 |
|
|
7米 |
|
|
10米 |
|
|
15米 |
|
|
工况 |
|
|
温度范围: |
-40ºC...+75ºC（LCD：-20ºC... +70ºC） |
|
保护等级： |
IP67 |
|
安装方式： |
螺纹、法兰或支架 |
|
参数设置： |
3位有感按键 |
|
外壳材料： |
ABS/PVC/PTFE |
|
电气参数 |
|
|
显示形式： |
4位LCD |
|
输出负载 |
0...500Ω |
|
电流输出： |
4...20mA |
|
继电器输出： |
上下限报警控制(2路继电器，5A） |
|
输入电源： |
DC24V（±10%） |
|
AC85...265V |
|
|
电缆装置： |
|
|
PG13.5/M20线缆塞 |
|
|
电缆直径 |
Ф6...Ф12mm |
|
单线线径 |
Ф0.5...Ф1.78mm |
|
技术参数 |
|
|
输出分辨率： |
实际量程的0.03% |
|
温度补偿： |
全范围自动 |
|
压力范围： |
±0.1MP |
|
检测周期： |
1.5秒 |
|
声波束角 |
8º(3db)各量程平面探头 |
|
|
5º(3db) 20m、30m喇叭型探头 |
选型表
|
LUD10- |
超声波液位计（物位计） |
||||
|
|
测量介质种类 |
||||
|
|
较平静液体、平整固体 |
||||
|
|
剧烈波动、挥发强液体 |
||||
|
|
块状、颗粒固体 |
||||
|
|
测量量程（见量程代码表） |
||||
|
|
3m |
||||
|
|
输出 |
||||
|
|
4...20mA输出 |
||||
|
|
4...20mA输出+一路开关输出 |
||||
|
|
供电电源 |
||||
|
|
DC24V |
||||
|
|
AC220V |
||||
|
LUD10- |
|
|
|
|
←选型示例 |
安装要求
传感器发射超声波脉冲时，都有一定的发射开角。从传感器下缘到被测介质表面之间，由发射的超声波波束所辐射的区域内，不得有障碍物，因此安装时应尽可能避开罐内设施，如：人梯、限位开关、加热设备、支架等。安装仪表时还要注意：最高料位不得进入测量盲区；仪表距罐壁必须保持一定的距离；仪表的安装尽可能使换能器的发射方向与液面垂直。
安装方式

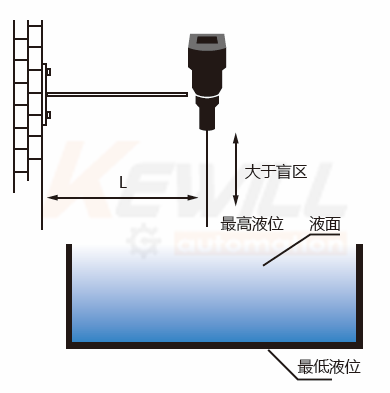

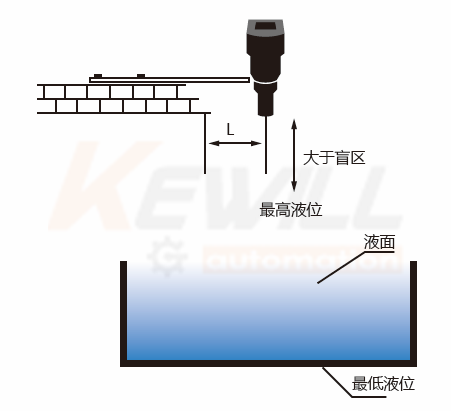

1、支架安装（池顶）

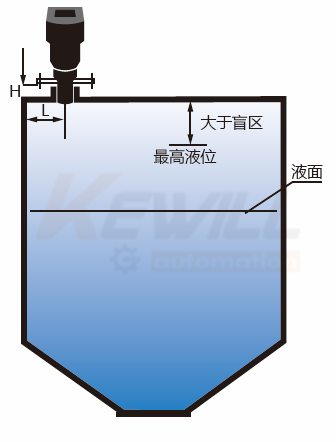

3、法兰安装
推荐：安装位置距离L、接管高度H
|
量程(M) |
2 |
4 |
8 |
12 |
|
距离（mm） |
250 |
400 |
800 |
1000 |
|
接管H（mm） |
80 |
80 |
80 |
80 |
