原理&结构

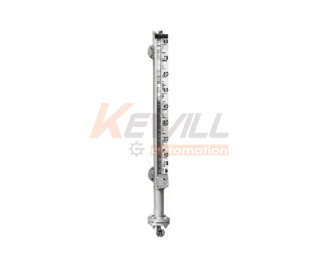

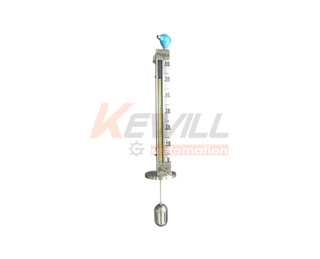

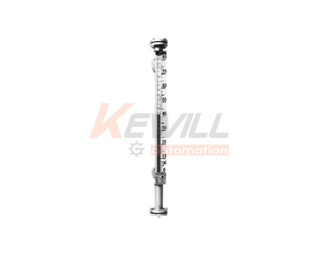

LMT顶装式磁翻板液位计LMT磁翻柱液位计由本体（上、下导管组成）、翻板箱(由红、白双色磁性小翻柱组成）浮子（由磁体、顶杆、浮筒组成）以及液位变送器组成，容器内的浮筒在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下浮动，促使本体外的磁翻板翻动并用红、白颜色来指示液面高度，同时液位变送器讲液位信号传至控制中心显示或控制。
应用
顶装式磁翻柱液位计适用于测量各种不便于侧面安装液位计的容器，特别是地下贮槽内的液位测量，常用于测量原油、重油、苯酚等介质，广泛应用于电力、石化、化工、冶金、环保、船舶等行业。
|
技术规格 |
|
|
测量范围： |
0...600mm（最大4000mm） |
|
测量精度： |
±10mm |
|
工作压力： |
﹣0.1MPa...4.0MPa |
|
工作温度： |
﹣15℃...420℃ |
|
介质粘度： |
≤0.02Pa.S |
|
介质密度： |
见选型表 |
|
|
DIN2573﹣2656德标 |
|
法兰规格： |
（大陆地区销售可选HG20592...20635�97） |
|
耐压等级： |
PN0.6、1.0、1.6、2.5、4.0 |
|
|
1.4301（不锈钢304）1.4435（不锈钢316L） |
|
|
不锈钢1.4435(316L)加内衬PTFE聚四氟乙烯 |
|
接液材质： |
PP聚丙乙烯 |
|
|
真空管双色翻珠（黄色液体黑色气体） |
|
指示面板： |
真空管双色LED（绿色液体红色气体） |
选型表
|
LMT-A |
顶装式磁翻柱液位计 |
|||||
|
LMT-B |
顶装式磁翻柱液位计(LED发光显示） |
|||||
|
|
量程 |
|||||
|
|
0...600mm |
|||||
|
|
0...1000mm |
|||||
|
|
0...1500mm |
|||||
|
|
定制长度最长4米（选型代码：4000） |
|||||
|
|
液位变送输出 |
|||||
|
|
无远程信号输出 |
|||||
|
|
配防水型4...20mADC远传变送器 |
|||||
|
|
配隔爆型4...20mADC远传变送器 |
|||||
|
|
配LM磁致伸缩液位变送器，输出4...20mADC |
|||||
|
|
HART协议远传变送器 |
|||||
|
|
液位开关量输出 |
|||||
|
|
无输出 |
|||||
|
|
1路开关量输出（SPDT单刀双掷） |
|||||
|
|
2路开关量输出（SPDT单刀双掷） |
|||||
|
|
3路开关量输出（SPDT单刀双掷） |
|||||
|
|
4路开关量输出（SPDT单刀双掷） |
|||||
|
|
接液主体部分与法兰部分材质 |
|||||
|
|
材质为不锈钢1.4301(304) |
|||||
|
|
材质为不锈钢1.4435(316L) |
|||||
|
|
材质为不锈钢1.4435(316L)加内衬PTFE聚四氟乙烯 |
|||||
|
|
材质为PP聚丙乙烯 |
|||||
|
|
（特殊备选项）VARIO |
|||||
|
|
无特殊配件 |
|||||
|
|
含防护套件 |
|||||
|
|
选配附件：KD001智能型光柱指示数字显示仪表（立式） |
|||||
|
|
选配附件：KD002智能型光柱指示数字显示仪表（横式） |
|||||
|
|
保温配件：蒸汽夹套 |
|||||
|
|
保温配件：电伴热 |
|||||
|
LMT-A |
|
|
|
|
|
←选型示例 |
