产品描述
KFP70压力控制开关（可调型，电子压力控制器）电子压力开关是集压力测量，输出、控制于一体的压力测控产品。该产品前端采用带隔离膜充油压力传感器，输出信号由高精度，低温漂的放大器放大处理，经过运算处理的信号控制1路或2路开关，对控制系统压力进行测控。
|
技术参数 |
|
|
|
适用介质: |
压力：相对压力液体和气体 |
|
|
电气数据 |
|
|
|
电气设计： |
DC PNP |
|
|
工作电压[V] |
9.6…32 DC |
|
|
电流损耗[mA] |
＜25 |
|
|
缘电阻[MΩ] |
＞100（500 V DC) |
|
|
反相保护 |
是 |
|
|
输出 |
|
|
|
输出 |
1个开关量或2个开关量 |
|
|
输出功能 |
常开 |
|
|
电流负载[mA] |
500 |
|
|
电压降[V] |
＜2 |
|
|
短路保护 |
脉冲 |
|
|
过载保护 |
是 |
|
|
开关频率[Hz] |
100 |
|
|
认证/测试 |
|
|
|
EMC电磁兼容 |
EN 61000-4-2 ESD静电放电:4 kV CD / 8 Kv AD |
|
|
|
EN 61000-4-3 HF radiated 电磁场辐射:10 V/m |
|
|
EN 61000-4-4 Burst暂态脉冲:2 KV |
||
|
EN 61000-4-6 HF conducted：10 V |
||
|
抗冲击 |
DIN IEC 68-2-27:50 g(11 ms) |
|
|
抗震 |
DIN IEC 68-2-6: 20 g（10…2000 Hz) |
|
|
MTTF |
704 |
|
|
显示 |
运行 LED 绿色 |
|
|
|
开关状态 LED 黄色 |
|
|
电气连接 |
接口 |
|
|
测量/设定范围 |
|
|
|
测量范围: |
0...400 bar |
0…5800 psi |
|
抗压强度: |
600 bar |
8700 psi |
|
爆破压力 |
1600 bar |
23200 psi |
|
开关点 |
12…400 bar |
175…5800 psi |
|
迟滞 |
8 bar |
116 psi |
|
精度/偏差 |
|
|
|
偏差 |
（测量范围终值的%） |
|
|
开关点精度 |
＜ ± 2.5 |
|
|
特征曲线偏差 |
＜ ± 1.5 （BFSL)/＜ ± 2.5(LS) |
|
|
重复精度 |
＜ ± 0.5 |
|
|
温度变化率(/10 K) |
＜ ± 0.5 |
|
|
温度范围内[°C] |
0...80 |
|
|
软件/编程 |
|
|
|
开关点调整 |
定位环 |
|
|
环境条件 |
|
|
|
环境温度[°C] |
-25...80 |
|
|
存储温度[°C] |
-40...100 |
|
|
外壳防护等级 |
IP67 |
|
|
外壳材质 |
PBT (Pocan); PC (Makrolon); |
|
|
FPM (Viton); 不锈钢 (316S12) |
||
|
最小开关周期 |
五千万 |
|
|
拧紧扭矩 [Nm] |
25 |
|
|
重量 [kg] |
0.094 |
|

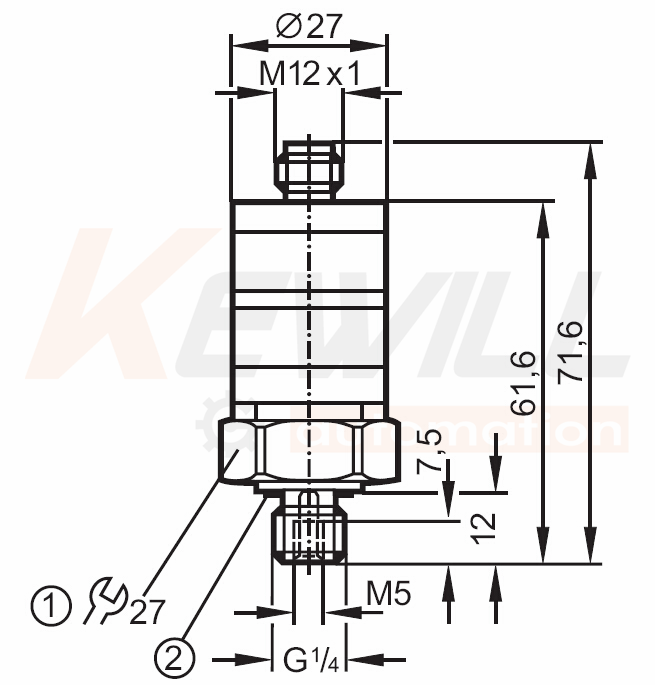

外形结构(单位:mm)
1:拧紧扭矩25Nm
2: FPM密封垫/符合DIN 3869-14标准

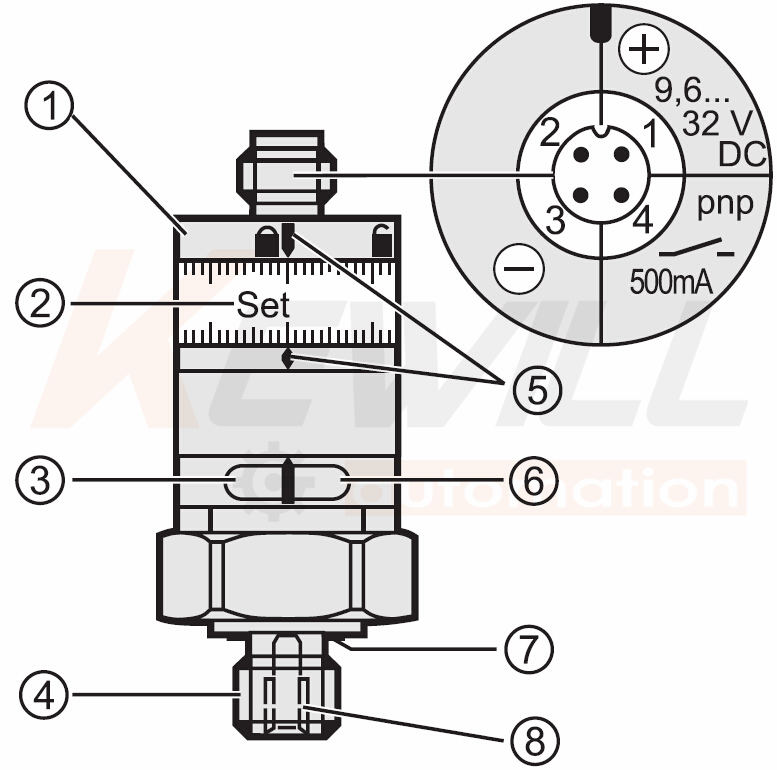

设定方式
1:锁环
2:调节环（解锁后可手动调节）
3:绿色LED:电源电压正常
4:管路连接G1/4
5:设定标记
6:黄色LED达到设定值，输出功能开启
7: FPM密封垫/符合DIN 3869-14标准
8: M5内螺纹
选型表
|
KFP70- |
电子压力开关（可调节） |
||||
|
|
测量范围 |
||||
|
|
0…400 bar(0…5800 psi) |
||||
|
|
0…250 bar(0…3625 psi) |
||||
|
|
0…100 bar(0…1450 psi) |
||||
|
|
0…25 bar(0…363 psi) |
||||
|
|
0…10 bar(0…145 psi) |
||||
|
|
接口螺纹（外螺纹） |
||||
|
|
G1/4外螺纹 |
||||
|
|
输出信号类型 |
||||
|
|
1路开关量（常开） |
||||
|
|
2路开关量（常开） |
||||
|
|
类型 |
||||
|
|
M12接插线 2米 |
||||
|
KFP70- |
|
|
|
|
←选型示例 |
