产品描述
KFP60压力开关厂家 是集压力测量，输出、控制于一体的压力测控产品。输出信号由高精度，低温漂的放大器放大处理，经过运算处理的信号控制2路开关，对控制系统压力进行测控。该开关为全电子结构。
产品应用
对316不锈钢无腐蚀的气体、液体压力测量
应用于石油、化工、冶金、电力、水文等工业过程现场
船舶及其航空工业领域
液压及气动控制系统
产品特点
开关动作值全量程设定设定可调
IP67防护
回差可设定（软件与通讯接口设置）
|
技术参数 |
|
|
量程范围: |
1...0bar |
|
1...1000bar |
|
|
控制精确度: |
≤±0.5% |
|
长期稳定性: |
±0.2%F.S/年 |
|
工作温度: |
20... 80℃ |
|
贮存温度: |
10...40℃ |
|
供电电源: |
24V±20%DC |
|
开关类型: |
NPN或PNP |
|
压力接口: |
G1/4&M20× 1.5或用户自选 |
|
外壳材质: |
不锈钢1.43.1(304) |
|
膜片材质: |
316L |
|
O型密封圈: |
氟橡胶 |
|
电缆: |
聚氯乙烯 |
|
外壳防护等级: |
IP67 |

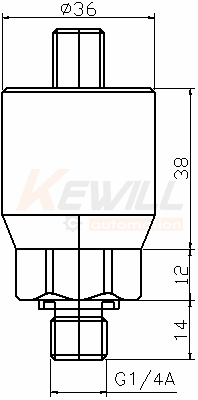

外形结构(单位:mm)

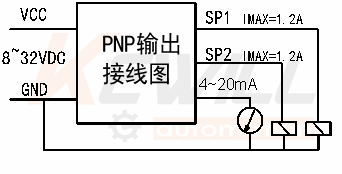

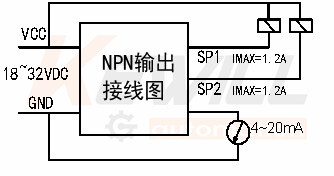

电气连接

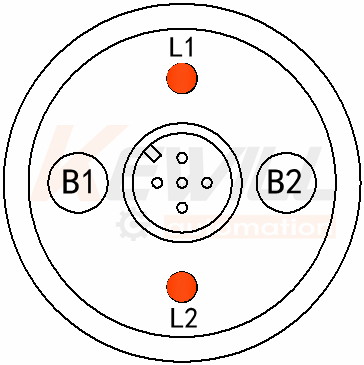

开关点设置
|
B1 |
输出1设置按钮 |
|
|
|
B2 |
输出2设置按钮 |
|
|
|
L1 |
输出1状态指示灯 |
|
|
|
L2 |
输出1状态指示灯 |
|
|
|
设定输出1示例： |
|
||
|
开关点输出设定 |
管道或容器加压到适当压力，长按B1键3秒，当L1指示灯闪烁时，再短按B1键，当前压力值将被记录为开关设定值 |
||
|
常开或常闭的设定 |
按下B1并保持10秒，当L1指示灯闪烁时，释放B1,此时输出性质被切换（常开变为常闭或常闭变为常开） |
||
|
标准范围代码表(单位bar) |
||
|
范围值 |
表压代码 |
绝压代码 |
|
0…1bar |
GB1 |
AB1 |
|
0…2.5bar |
GB2.5 |
AB2.5 |
|
0…5bar |
GB5 |
AB5 |
|
0…10bar |
GB10 |
AB10 |
|
0…16bar |
GB16 |
AB16 |
|
0…20bar |
GB20 |
AB20 |
|
0…50bar |
GB50 |
AB50 |
|
范围值 |
表压代码 |
绝压代码 |
|
0…80bar |
GB80 |
AB80 |
|
0…100bar |
GB100 |
AB100 |
|
0…160bar |
GB160 |
AB160 |
|
0…250bar |
GB250 |
AB250 |
|
0…400bar |
GB400 |
AB400 |
|
0…600bar |
GB600 |
AB600 |
|
0…1000bar |
GB1000 |
AB1000 |
注：若所需压力范围不在标准列表中， 可按客户要求标定。 例如所需压力范围：表压0…25 bar ，可将压力范围代码写为GB25。
选型表
|
KFP60- |
电子压力开关 |
||||
|
|
量程范围 |
||||
|
|
负压-1 to 0bar |
||||
|
|
表压（量程见量程代码表此项为常规应用选型）（*） |
||||
|
|
绝压（量程见量程代码表） |
||||
|
|
接口螺纹（外螺纹） |
||||
|
|
G1/4(*) |
||||
|
|
G1/2 |
||||
|
|
M20X1.5 |
||||
|
|
输出信号类型 |
||||
|
|
2路开关量输出（NPN） |
||||
|
|
2路开关量输出（PNP） |
||||
|
|
类型 |
||||
|
|
M12航空接插线（2米） |
||||
|
|
M12航空接插件(金属自接线柱+屏蔽线5米） |
||||
|
KFP60- |
|
|
|
|
←选型示例 |
备注：(*)为现货或常备款。
