产品概述
原理&结构
KBP10压力开关内置波纹管和机械结构，当系统压力上升或下降时，相应的调节弹簧和波纹钢产生伸张或收缩位移，通过杠杆推动开关动作，切断或接通控制回路。
特点
结构紧凑，测量范围广（0…30bar)，高重复性, 迟滞可调，接点镀银。
应用
可用于水、油、气体压力的测量。
|
参数表一 |
|
型号 |
调节范围 |
可调迟滞 |
设定误差 |
耐压 |
|
(bar) |
(bar) |
(bar) |
(bar) |
|
KBP10-06M12 |
0~6 |
0.4~1.5 |
±0.3 |
16 |
|
KBP10-10M12 |
1~10 |
0.5~2 |
±0.3 |
17 |
|
KBP10-12M12 |
5~12 |
0.1~4 |
±0.5 |
33 |
|
KBP10-16M12 |
5~16 |
0.1~4 |
±1.0 |
33 |
|
KBP10-20M12 |
5~20 |
0.1~4 |
±1.0 |
33 |
|
KBP10-30M12 |
5~30 |
0.2~0.8 |
±1.5 |
33 |
|
参数表二 |
|
测量范围： |
详见参数表一 |
|
迟滞： |
详见参数表一 |
|
误差： |
详见参数表一 |
|
|
常开 ＋常闭 接点镀银 |
|
|
≤ DC 24V , 3A |
|
|
≤ AC 125V , 8.5A |
|
输出： |
≤ AC 250V , 4.5A |
|
介质温度： |
30...100℃ |
|
防护等级： |
IP54 |
|
接线方式： |
端子接线 |
|
接口螺纹： |
M12×1.25&ZG1/8 |
|
|
触液部分： 黄铜镀镍 |
|
材料： |
外壳： NBR |

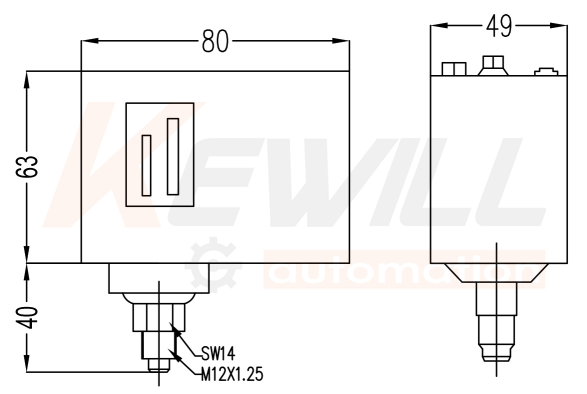

尺寸图
|
KBP10- |
波纹管式压力开关 |
|
|
可调范围 |
|
|
0~6bar |
|
|
0~10bar |
|
|
5~12bar |
|
|
5~16bar |
|
|
5~20bar |
|
|
5~30bar |
|
|
接口螺纹 |
|
|
外螺纹 M12×1.25 |
|
|
外螺纹ZG1/8 |
|
|
外螺纹G7/16 |
|
KBP10- |
|
|
←选型示例 |
注：1bar=1.02kg/cm2=0.1Mpa
