产品概述
KAP40智能压力变送器
原理&结构
KAP40压力变送器是集压力测量、显示、变送输出于一体的智能化测控产品，对传感器非线性、温度漂移进行修正补偿，通过手操器在线调整变送器参数，实现精确的数字/数据传输、现场设备诊断、远程双向通讯。
特点
●测量范围广,全结构
●具有HART通讯协议或RS485通讯协议
●高亮度LCD压力现场显示&LED订货可选
应用
"对316L不锈钢无腐蚀的气体、液体压力测量
应用于石油、化工、冶金、电力、水文等工业过程现场 "
|
技术参数 |
|
|
量程范围： |
1 to 0bar |
|
0 to 0.1bar |
|
0 to 1000bar |
|
允许过载： |
小于等于额定量程的1.5倍或1100bar（取最小值） |
|
压力类型： |
表压；绝压；密封参考压型 |
|
精确度： |
±0.10%（0-100bar） |
|
±0.25%（0-100bar） |
|
±0.5%（0-1000bar） |
|
长期稳定性： |
±0.2%F.S/年 |
|
零点温度漂移： |
±0.03%F.S/℃（≤1bar） |
|
±0.02%F.S/℃（＞1bar） |
|
±0.03%F.S/℃（≤1bar） |
|
满度温度漂移： |
±0.02%F.S/℃（＞1bar） |
|
工作温度： |
20...80℃ |
|
储存温度： |
40...120℃ |
|
供电电源： |
12.5...30VDC |
|
输出信号： |
4...20mA；1...5VDC；0...5VDC； |
|
压力接口： |
M20×1.5；G1/2；或用户自选 |
|
显示范围： |
1999...9999 |
|
安装方式： |
垂直轴向安装 |
|
外壳材质： |
铸铝；不锈钢1.4301(304) |
|
膜片材质： |
不锈钢1.4435(316L) |
|
O型密封圈： |
氟橡胶 |
|
绝缘电阻： |
100MΩ 100VDC |
|
外壳防护等级： |
IP65&IP67 |
|
通讯协议 |
HART；RS485 |

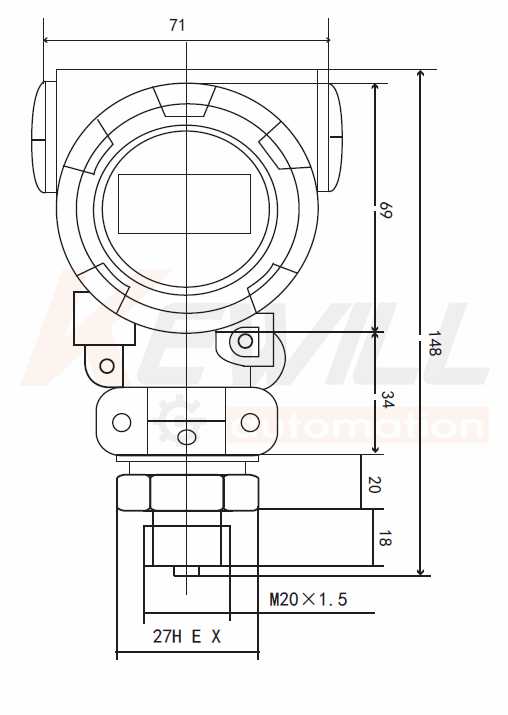

外形结构（单位：mm）

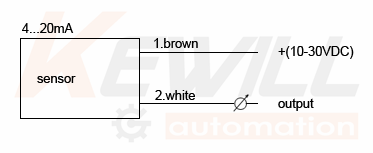

电气接线图
量程代码表
|
标准量程代码表(单位bar) |
|
标准量程 |
表压代码 |
绝压代码 |
|
-1…0bar |
GB0 |
/ |
|
0…1bar |
GB1 |
AB1 |
|
0…2.5bar |
GB2.5 |
AB2.5 |
|
0…4bar |
GB4 |
AB4 |
|
0…6bar |
GB6 |
AB6 |
|
0…10bar |
GB10 |
AB10 |
|
0…20bar |
GB20 |
AB20 |
|
0…60bar |
GB60 |
AB60 |
|
0…100bar |
GB100 |
AB100 |
|
0…160bar |
GB160 |
AB160 |
|
0…400bar |
GB400 |
AB400 |
|
0…600bar |
GB600 |
AB600 |
|
0…1000bar |
GB1000 |
AB1000 |
|
标准量程代码表(单位psi) |
|
标准量程 |
表压代码 |
绝压代码 |
|
0…15psi |
GP15 |
AP15 |
|
0…50psi |
GP50 |
AP50 |
|
0…75psi |
GP75 |
AP75 |
|
0…100psi |
GP100 |
AP100 |
|
0…200psi |
GP200 |
AP200 |
|
0…300psi |
GP300 |
AP300 |
|
0…500psi |
GP500 |
AP500 |
|
0…750psi |
GP750 |
AP750 |
|
0…1000psi |
GP1000 |
AP1000 |
|
0…2000psi |
GP2000 |
AP2000 |
|
0…4000psi |
GP4000 |
AP4000 |
|
0…7000psi |
GP7000 |
AP7000 |
|
0…10000psi |
GP10000 |
AP10000 |
注：若所需量程不在标准列表中， 请在订货时注明，可按客户要求标定。 例如所需量程：表压0…25 bar，可将量程代码写为GB25。
选型表
|
KAP40- |
智能压力变送器 |
|
|
显示方式 |
|
|
无显示 |
|
|
LCD显示屏 |
|
|
LED显示屏 |
|
|
测量范围 |
|
|
负压-1 to 0bar |
|
|
表压（量程见量程代码表此项为常规应用选型）（*） |
|
|
绝压（量程见量程代码表） |
|
|
供电电源 |
|
|
12.5~30VDC |
|
|
过程连接（外螺纹） |
|
|
M20×1.5 （*） |
|
|
G1/2 |
|
|
G1/4 |
|
|
NPT1/2 |
|
|
输出信号类型 |
|
|
4～20mA（*） |
|
|
0～5V |
|
|
1～5V |
|
|
精度等级 |
|
|
0.10% |
|
|
0.25% |
|
|
0.5% |
|
|
(特殊备选项)VARIO |
|
|
防爆功能：EXiaⅡBT4 |
|
1.4301(304)外壳 |
|
|
HART通讯协议 |
|
1.4435(316L)外壳 |
|
|
RS485通讯协议 |
|
KAP40- |
|
|
|
|
|
|
|
←选型示例 |
备注：(*)为现货或常备款。
