产品概述
KAP12高温压力变送器
产品描述
KAP12高温压力变送器采用硅压阻式隔离膜充油芯体作为信号测量元件，被测介质压力经过变送器上的散热结构传递到传感器，位于不锈钢壳体内的信号处理电路，将传感器信号转换为标准输出信号。
KAP12高温压力变送器
特点
测量范围广，全不锈钢结构，压力接口形式多样，防护等级IP65;
输出信号形式多样，现场可调；
应用
对316L不锈钢无腐蚀的气体、液体压力测量。
应用于石油、化工、冶金、电力、水文等工业过程现场。
船舶及航空工业领域。
液压及气动控制系统。
|
技术参数 |
|
|
量程范围： |
1 to 0bar & 0 to 0.1bar & 0 to 1000bar |
|
允许过载： |
小于等于额定量程的1.5倍或110MPa（取最小值） |
|
压力类型： |
表压、绝压、密封参考压型 |
|
精确度： |
±0.25%（典型）±0.5%（最大） |
|
长期稳定性: |
±0.1%F.S/年（典型） ±0.2%F.S/年（最大） |
|
零点温度漂移: |
±0.03%F.S/℃(≦100KPa） ±0.02%F.S/℃(>100KPa） |
|
满度温度漂移: |
±0.03%F.S/℃(≦100KPa） ±0.02%F.S/℃(>100KPa） |
|
工作温度: |
20...150℃ |
|
贮存温度: |
40..120℃ |
|
供电电源: |
15...30VDC |
|
输出信号: |
4...20mA |
|
压力接口: |
M20×1.5 G1/4或用户自选 |
|
外壳材质: |
304不锈钢 |
|
膜片材质: |
316L |
|
O型密封圈: |
氟橡胶 |
|
电缆： |
聚乙烯 |
|
绝缘电阻： |
100MΩ 100VDC |
|
外壳防护等级： |
IP65 |

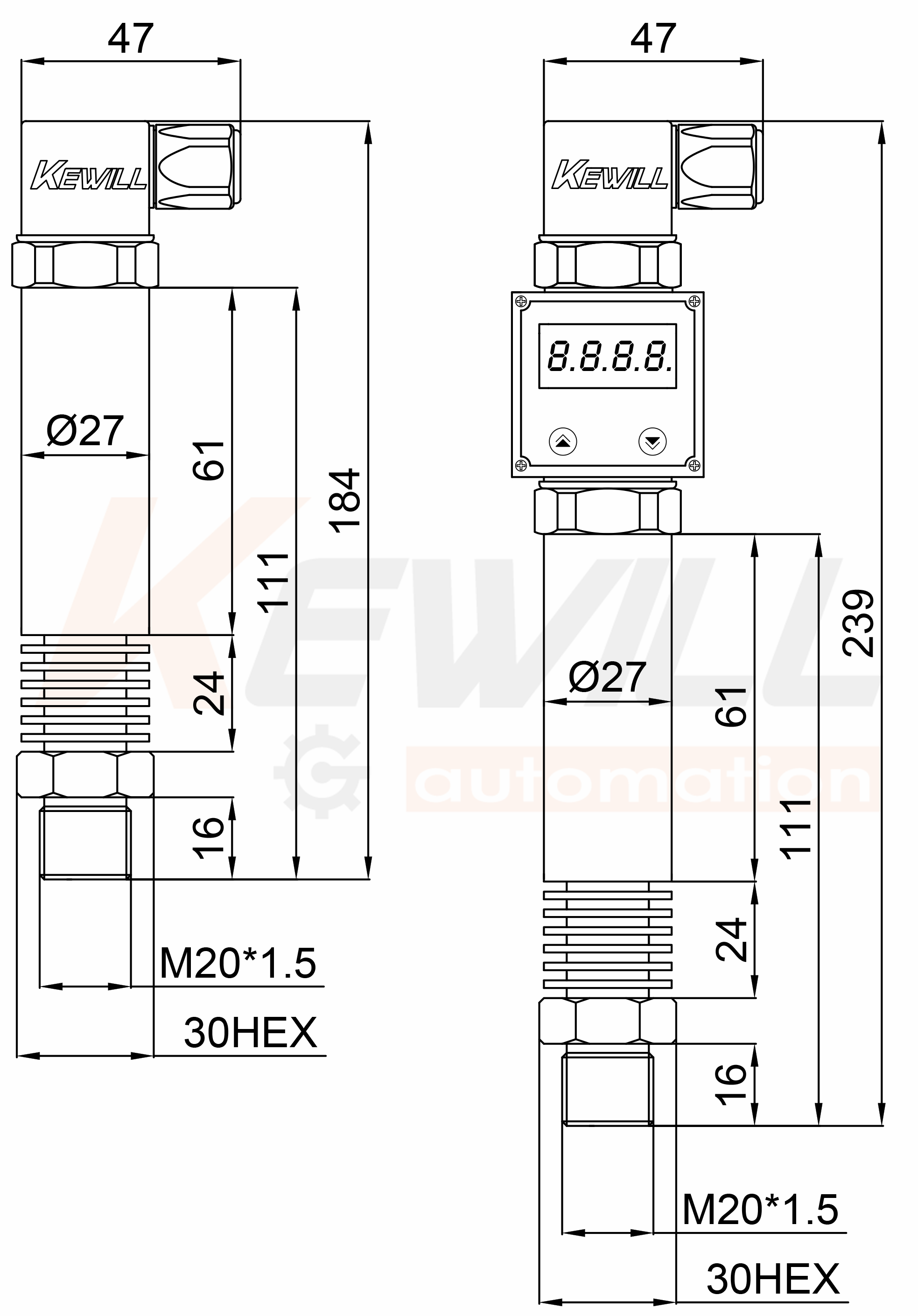

外形结构（单位：mm
|
标准量程代码表(单位bar) |
|
标准量程 |
表压代码 |
绝压代码 |
|
0…10mbar |
GB0.01 |
AB0.01 |
|
0…40mbar |
GB0.04 |
AB0.04 |
|
0…60mbar |
GB0.06 |
AB0.06 |
|
0…100mbar |
GB0.1 |
AB0.1 |
|
0…400mbar |
GB0.4 |
AB0.4 |
|
0…600mbar |
GB0.6 |
AB0.6 |
|
0…1bar |
GB1 |
AB1 |
|
0…2.5bar |
GB2.5 |
AB2.5 |
|
0…4bar |
GB4 |
AB4 |
|
0…6bar |
GB6 |
AB6 |
|
0…10bar |
GB10 |
AB10 |
|
0…20bar |
GB20 |
AB20 |
|
0…40bar |
GB40 |
AB40 |
|
0…60bar |
GB60 |
AB60 |
|
0…100bar |
GB100 |
AB100 |
|
0…160bar |
GB160 |
AB160 |
|
0…250bar |
GB250 |
AB250 |
|
0…400bar |
GB400 |
AB400 |
|
0…600bar |
GB600 |
AB600 |
|
标准量程代码表(单位psi) |
|
标准量程 |
表压代码 |
绝压代码 |
|
0…0.15psi |
GP0.15 |
AP0.15 |
|
0…0.6psi |
GP0.6 |
AP0.6 |
|
0…1psi |
GP1 |
AP1 |
|
0…1.5psi |
GP1.5 |
AP1.5 |
|
0…6psi |
GP6 |
AP6 |
|
0…10psi |
GP10 |
AP10 |
|
0…15psi |
GP15 |
AP15 |
|
0…50psi |
GP50 |
AP50 |
|
0…75psi |
GP75 |
AP75 |
|
0…100psi |
GP100 |
AP100 |
|
0…200psi |
GP200 |
AP200 |
|
0…300psi |
GP300 |
AP300 |
|
0…500psi |
GP500 |
AP500 |
|
0…750psi |
GP750 |
AP750 |
|
0…1000psi |
GP1000 |
AP1000 |
|
0…2000psi |
GP2000 |
AP2000 |
|
0…4000psi |
GP4000 |
AP4000 |
|
0…7000psi |
GP7000 |
AP7000 |
|
0…10000psi |
GP10000 |
AP10000 |
注：若所需量程不在标准列表中， 请在订货时注明，可按客户要求标定。 例如所需量程：表压0…25 bar，可将量程代码写为GB25。
选型表
|
KAP12- |
高温压力变送器 |
|
|
测量范围 |
|
|
负压-1 to 0bar |
|
|
表压（量程见量程代码表此项为常规应用选型）（*） |
|
|
绝压（量程见量程代码表） |
|
|
接口螺纹 |
|
|
G1/4 |
|
|
G1/2 （*） |
|
|
M20X1.5 |
|
|
输出信号类型 |
|
|
4...20mA 模拟量输出 |
|
|
电气连接 |
|
|
|
赫斯曼接头(DIN43650) |
|
KAP12- |
|
|
|
|
←选型示例 |
备注：*号标注为快速交货型或现货常备款
