原理&结构
KAP20膜片压力变送器粉尘防爆采用平膜硅压阻式隔离膜充油芯体作为信号测量元件，位于不锈钢壳体内的信号处理电路，将传感器信号转换为标准输出信号。有效防止易结晶介质堵塞引压口的问题。
特点
●Ф50.4 通用卫生级卡箍卡盘连接
●测量范围广0~100bar
●不锈钢结构或铸铝防爆结构
●IP65
应用
对316L不锈钢无腐蚀的气体、液体压力测量。
应用于医疗、生物制品、食品卫生等行业。
应用于造纸化工行业、污水液位及饮料罐压力测量。
|
技术规格 |
|
|
量程范围： |
0...350mbar…100bar |
|
允许过载： |
小于等于额定量程的 1.5 倍 |
|
压力类型： |
表压、绝压 |
|
精确度： |
±0.25%（典型） ±0.5%（最大） |
|
长期稳定性： |
±0.1%F.S/年（典型） |
|
±0.2%F.S/年（最大） |
|
|
零点温度漂移： |
±0.03%F.S/℃（≤100KPa） |
|
±0.02%F.S/℃（＞100KPa） |
|
|
±0.03%F.S/℃（≤100KPa） |
|
|
满度温度漂移： |
±0.02%F.S/℃（＞100KPa） |
|
工作温度： |
20...80℃ |
|
贮存温度： |
40...120℃ |
|
供电电源： |
≥10KΩ(0..10V）,≥5KΩ |
|
输出信号： |
≤(UB-10)V/ 0.02A (4...20mA) |
|
压力接口： |
卡箍卡盘式 |
|
外壳材质： |
不锈钢或铸铝 |
|
膜片材质： |
不锈钢1.4435(316L) |
|
O型密封圈： |
氟橡胶 |
|
电缆： |
聚乙烯 |
|
绝缘电阻： |
100MΩ 100VDC |
|
防护等级： |
IP65 |

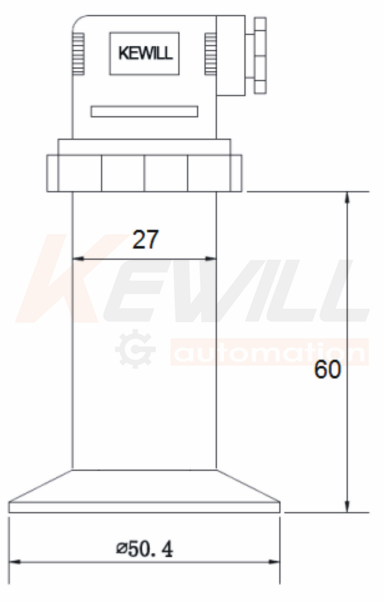

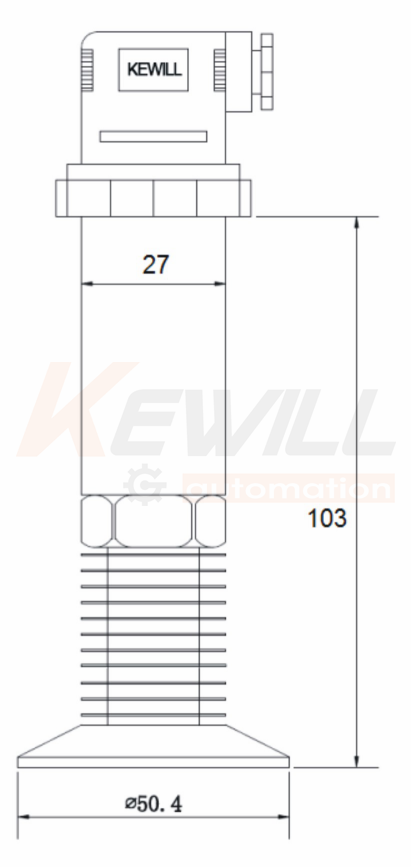

尺寸图
|
相对压力 |
|
|
|
标准量程 |
代码 |
|
|
0…350mbar |
NB0.35 |
|
|
0…700mbar |
NB0.7 |
|
|
0…1bar |
GB1 |
|
|
0…5bar |
GB5 |
|
|
0…10bar |
GB10 |
|
|
0…16bar |
GB16 |
|
|
0…35bar |
AB35 |
|
|
绝对压力 |
|
|
|
标准量程 |
代码 |
|
|
0..350mbar |
AB0.35 |
|
|
0…1bar |
AB1 |
|
|
0…2bar |
AB2 |
|
|
0…5bar |
AB5 |
|
|
0…10bar |
AB10 |
|
|
0…20bar |
AB20 |
|
|
0…35bar |
AB35 |
|
注：若所需量程不在标准列表中，请在订货时注明，可按客户要求标定。例如所需量程：表压0…20bar，可将量程代码写为GB20

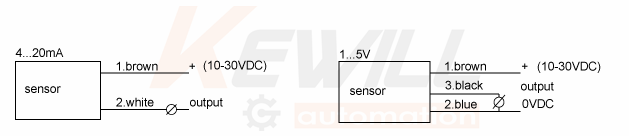

电气接线图
