原理&结构
KAP50防腐防爆型压力变送器基于陶瓷电容技术，当压力增加时，加在陶瓷电容上的压力值增大，使得电容值增大，电容值正比于压力值高低。
特点
法兰式安装，过载能力强
稳定性好，每年由于0.1%的满量程
寿命长，可用于对液位连续监控
抗干扰能力强，极高的精度及重复性 可达0.2、0.5级
4...20mA/1...5模拟量输出可选
可在现场调节零点、满量程。陶瓷测量界面抗腐蚀性好
应用
适用于中大型罐体的压力监控
适用于粘稠和浆状介质、强腐蚀液体、富含颗粒类介质，不易堵塞
主要应用于废水/净水处理、造船、发电机设备、石油化学、食品
电子、染整、化学、橡胶及塑料、油压机械、化学制药等行业。
|
技术参数 |
|
|
测量范围： |
0…0.1bar至0…40bar |
|
精度等级： |
0.1%或0.2%或0.5% |
|
线性度： |
±0.2%或±0.5% |
|
迟滞： |
≤±0.01%满量程 |
|
稳定性： |
优于每年0.1% |
|
温度影响： |
Tk＜±0.02%FS/K |
|
量程迁移： |
可按标准量程的10:1迁移 |
|
工作电压： |
12…36V DC |
|
负载电阻： |
≤1000Ω |
|
工作温度： |
30…85℃ |
|
介质温度： |
30…80℃ |
|
存储温度： |
30…85℃ |
|
法兰规格： |
DN50 PN4.0MPa |
|
DN80 PN4.0MPa |
|
|
防护等级 |
IP65 |
|
变送器外壳材料： |
铸铝 |
|
接液材料： |
不锈钢1.4301(304)(*) |
|
不锈钢1.4435(316L) |
|
|
哈氏合金C |

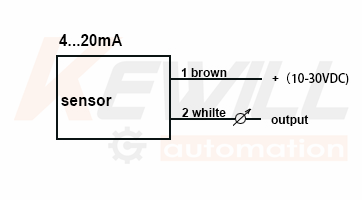

接线图

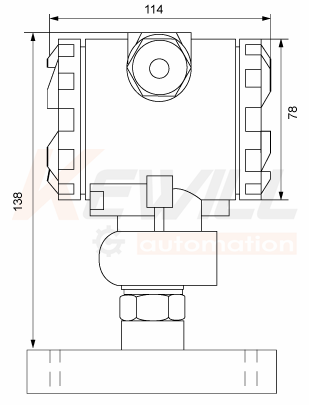

尺寸图

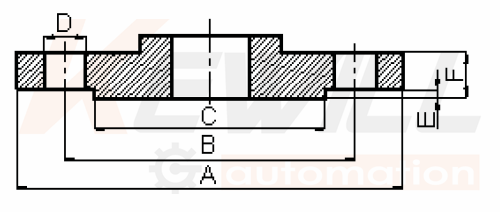

法兰尺寸图
|
公称直径 |
A |
B |
C |
D |
E |
F |
螺栓尺寸 |
螺栓孔数量 |
|
DN |
Th |
n |
||||||
|
40 |
150 |
110 |
84 |
18 |
3 |
20 |
M16 |
4 |
|
50 |
160 |
125 |
99 |
18 |
3 |
20 |
M16 |
4 |
以上尺寸单位均为mm
|
标准量程代码表(单位bar) |
|
|
标准量程 |
表压代码 |
|
0…1bar |
GB1 |
|
0…2.5bar |
GB2.5 |
|
0…4bar |
GB4 |
|
0…6bar |
GB6 |
|
标准量程代码表(单位bar) |
|
|
标准量程 |
表压代码 |
|
0…10bar |
GB10 |
|
0…20bar |
GB20 |
|
0…40bar |
GB40 |
参数表
|
KAP50- |
陶瓷电容式压力变送器 |
||||||||||
|
|
量程 |
||||||||||
|
|
表压（量程见量程代码表此项为常规应用选型） |
||||||||||
|
|
显示表头 |
||||||||||
|
|
无显示 |
||||||||||
|
|
LCD显示屏（*） |
||||||||||
|
|
LED显示屏 |
||||||||||
|
|
精度等级 |
||||||||||
|
|
0.10% |
||||||||||
|
|
0.25% |
||||||||||
|
|
0.5% |
||||||||||
|
|
信号输出 |
||||||||||
|
|
4…20mA 电流信号（*） |
||||||||||
|
|
1…5V 电压信号 |
||||||||||
|
|
连接方式 |
||||||||||
|
|
法兰连接：DN50 |
||||||||||
|
|
法兰连接：DN80 |
||||||||||
|
|
螺纹连接：M42×1.5 |
||||||||||
|
|
接液材质 |
||||||||||
|
|
不锈钢1.4301(304)(*) |
|
不锈钢1.4435(316L) |
||||||||
|
|
哈氏合金C |
||||||||||
|
|
(特殊备选项)VARIO |
||||||||||
|
|
防爆功能：EXiaⅡBT4 |
|
1.4301(304)外壳 |
||||||||
|
|
HART通讯协议 |
|
1.4435(316L)外壳 |
||||||||
|
|
RS485通讯协议 |
||||||||||
|
KAP50- |
|
|
|
|
|
|
|
←选型示例 |
|||
