产品描述
TK80卫生型温度传感器是专用于食品卫生、医药环保的卫生型温度变送器，产品设计符合FDA\GMP标准。采用PT100或PT1000热电阻进行温度测量，信号通过电路处理后转换成标准工业电信号输出。全1.4435不锈钢外壳设计，使其不会对测量介质及环境形成污染，专用食品卫生级过程连接，可确保不留消毒死角。
主要特点
光洁度与材质符合食品卫生级普遍要求
材质符合食品卫生级普遍要求
专用食品卫生卡箍连接
测量范围-50…200度
可集成多款式现场显示仪表实现多点开关量控制
技术规格
|
温度与精度 |
|
|
量程范围： |
-50...200℃ |
|
环境温度： |
30℃...100℃ |
|
存储温度： |
-30℃...140℃ |
|
相对湿度： |
0...80% |
|
控制精度： |
≤±0.25%FS |
|
显示精度： |
±0.15FS |
|
显示方式： |
就地无/远传可配合显示 |
|
传感器： |
PT1000 Class A |
|
|
PT100 Class A |
|
输出供电与接线 |
|
|
电源范围： |
无需供电 |
|
输出信号： |
PT100&PT1000 |
|
引线方式： |
M12*1航空插头 |
|
|
内螺纹G1/2防爆接口 |
|
材质耐压防护 |
|
|
耐压： |
40bar |
|
防护等级： |
IP67 |
|
壳体： |
不锈钢1.4301(304) |
|
介质接触部分： |
不锈钢1.4435 (316L) |

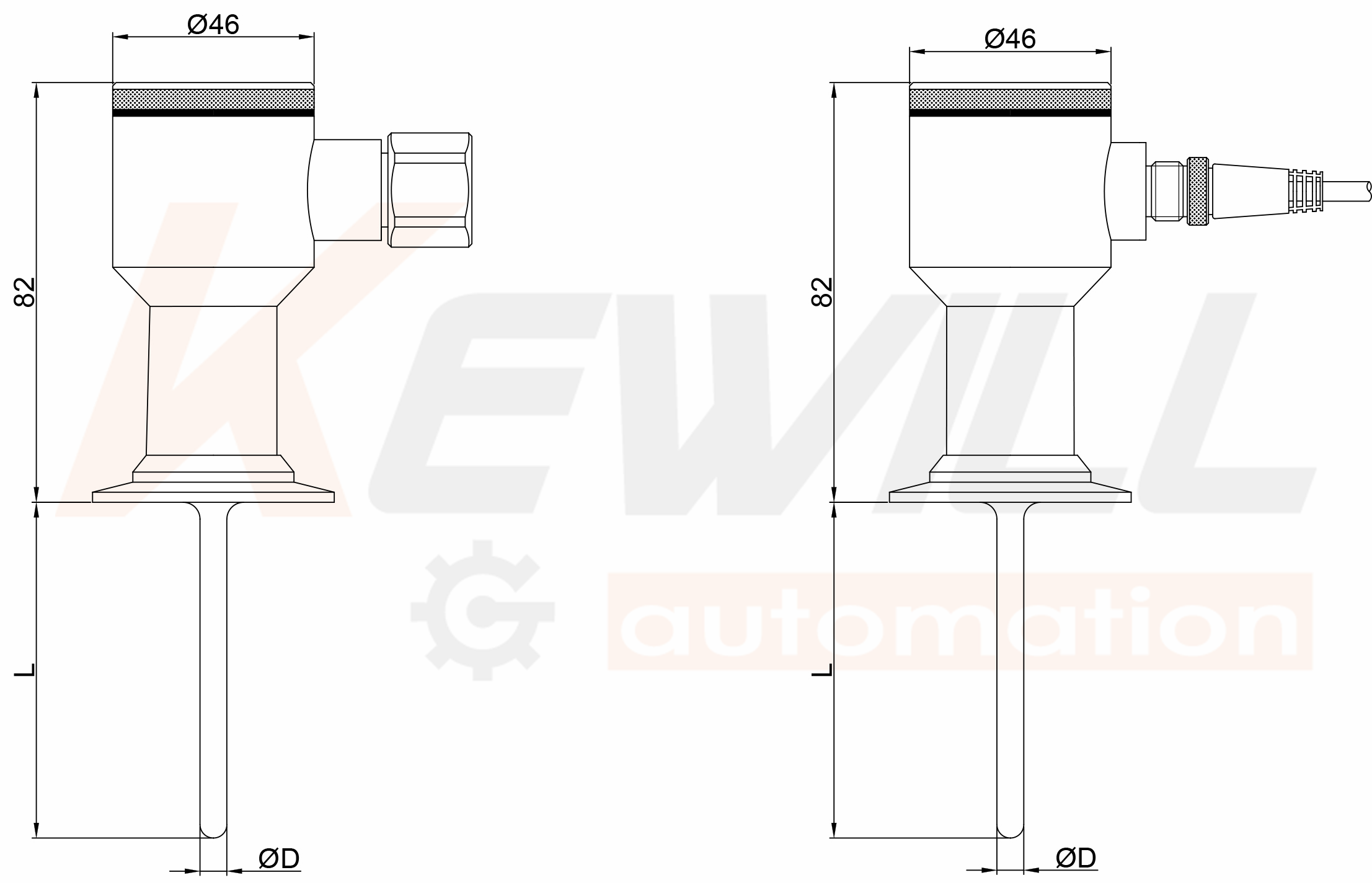

外形结构
卫生卡盘尺寸与型号
|
型号 |
DN |
表盘外径C |
管外径B |
管内径A |
高度L |
|
C20 |
20 |
50.5 |
19 |
15.7 |
21.5 |
|
C25 |
25 |
50.5 |
25.4 |
22.2 |
21.5 |
|
C40 |
40 |
50.5 |
38.1 |
34.9 |
21.5 |
|
C50 |
50 |
64 |
50.8 |
47.6 |
21.5 |
|
C60 |
60 |
77.5 |
63.5 |
60.3 |
21.5 |
|
C80 |
80 |
91 |
76.2 |
73 |
21.5 |
|
C100 |
100 |
119 |
101.6 |
97.6 |
28 |
接线指导
|
连接示意图 |
PT100/PT1000输出 |
||
|
M12接插线 |
针脚 |
电缆 |
|
|
2 |
棕色 |
||
|
|
4 |
蓝色 |
|
|
3 |
黑色 |
|
|
|
|
|
|
|
常规量程代码表
|
代码 |
对应量程 |
代码 |
对应量程 |
代码 |
对应量程 |
代码 |
对应量程 |
|
/ |
/ |
/PA |
0...50 °C; |
/PE |
0...120°C; |
/PL |
任意指定量程 (-50...200°C范围内） |
|
/ |
/ |
/PB |
0...50 °C; |
/PF |
0...150°C; |
||
|
/NC |
-50...0°C; |
/PC |
0...80 °C; |
/PG |
0...200°C; |
||
|
/ND |
-50...50 °C; |
/PD |
0...100 °C; |
/ |
/ |
选型表
|
TK80- |
卫生型温度传感器 |
||||||
|
|
输出输出类型 |
||||||
|
|
PT100铂热电阻 |
||||||
|
|
PT1000铂热电阻 |
||||||
|
|
探头直径(D) |
||||||
|
|
Φ6 可耐压40 bar(长度L≤1000mm可选) （*） |
||||||
|
|
Φ8 可耐压40 bar |
||||||
|
|
卡箍连接方式 |
||||||
|
|
DN20卫生卡箍 直径50.5mm |
||||||
|
|
DN25卫生卡箍 直径50.5mm （*） |
||||||
|
|
DN40卫生卡箍 直径50.5mm |
||||||
|
|
DN50卫生卡箍 直径64mm |
||||||
|
|
DN60卫生卡箍 直径77.5mm |
||||||
|
|
DN80卫生卡箍 直径91mm |
||||||
|
|
DN100卫生卡箍 直径119mm |
||||||
|
|
探头长度(L) |
||||||
|
|
15mm（*） |
||||||
|
|
25mm |
||||||
|
|
50mm（*） |
||||||
|
|
75mm |
||||||
|
|
100mm（*） |
||||||
|
|
定制方式Customized |
||||||
|
|
出线方式 |
||||||
|
|
M12*1航空接插线 |
||||||
|
|
G1/2 防爆接口 |
||||||
|
|
温度量程 |
||||||
|
|
详见“常规量程代码表” |
||||||
|
TK80- |
|
|
|
|
|
|
←选型示例 |
备注：“*”标为现货常备款或快速交货型
|
选配：电缆附件A |
||||||||||
|
KEM- |
M12附线接插件 |
|||||||||
|
|
|
自接线柱 |
||||||||
|
|
接插头 |
|||||||||
|
|
|
直型 |
||||||||
|
|
弯型 |
|||||||||
|
|
|
2米线缆长度 |
||||||||
|
|
5米线缆长度 |
|||||||||
|
|
要求线长（m） |
|||||||||
|
KEM- |
|
|
|
←选型示例 |
||||||
|
选配：电缆附件B |
||||||||||
|
KEC- |
信号电缆（与该系列主品配套） |
|||||||||
|
|
|
2米线缆长度 |
||||||||
|
|
5米线缆长度 |
|||||||||
|
|
要求线长（m） |
|||||||||
|
|
|
普通线缆 |
||||||||
|
|
屏蔽线缆 |
|||||||||
|
KEC- |
|
|
←选型示例 |
|||||||
|
选配：安装附件E |
|
|||||||||
|
KTS- |
对接卡盘（与该系列主品配套） |
|
||||||||
|
|
|
1.4435 (316L) 含密封件 |
|
|||||||
|
KTS- |
|
←选型示例 |
|
|||||||
