原理&结构

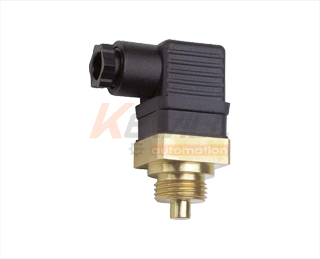

TK10机械式温度开关采用完全密封的双金属温控器，当温度达到设定值时，绕制成环性弯曲状的双金属片一端受热膨胀触发内置机械装置，开关动作，安全可靠。
主要特点
"与介质接触部分全部采用黄铜或不锈钢材料，接口螺纹有G1/4,G3/8,G1/2三种螺纹可供选择（其他螺纹定制型）温度范围: 30℃...150℃。"
应用
可满足液压、润滑、传动系统中对于温度控制的不同要求,用于检测温度是否超过最高限或最低限。
技术规格
|
测量范围： |
固定开关点30℃...150℃（详见下表） |
|
最大压力： |
40 bar |
|
介质温度： |
最大150℃ |
|
输出： |
常开/常闭可选 触点镀银 |
|
触点容量： |
容量 5A-220VAC |
|
固定迟滞： |
最大15℃（>80℃) |
|
防护等级： |
IP65 |
|
触液部分材料： |
黄铜合金&1.4301(304)&1.4435(316L) |
|
电气连接： |
DIN标准接头(DIN43650) |
|
探头长度： |
10mm...50mm |
|
探头直径： |
8mm/10mm |
尺寸图
接线图
安装位置
选型表
|
TK10- |
机械式温度开关 |
|||||
|
|
温度范围 |
|||||
|
|
30±5℃ |
|||||
|
|
40±5℃ |
|||||
|
|
50±5℃ |
|||||
|
|
60±5℃ |
|||||
|
|
70±5℃ |
|||||
|
|
80±5℃ |
|||||
|
|
100±5℃ |
|||||
|
|
150±5℃ |
|||||
|
|
接口螺纹 |
|||||
|
|
G1/2外螺纹（*） |
|||||
|
|
G1/4外螺纹 |
|||||
|
|
G3/8外螺纹 |
|||||
|
|
探头长度（不含螺纹部分） |
|||||
|
|
10mm（*） |
|||||
|
|
15mm |
|||||
|
|
25mm（*） |
|||||
|
|
50mm |
|||||
|
|
定制方式Customized |
|||||
|
|
输出 |
|||||
|
|
常开（*） |
|||||
|
|
常闭 |
|||||
|
|
接液材质 |
|||||
|
|
接液材质：黄铜合金 |
|||||
|
|
接液材质：不锈钢1.4301(304）（*） |
|||||
|
|
接液材质：不锈钢1.4435(316L) |
|||||
|
TK10- |
|
|
|
|
|
←选型示例 |
备注：“*”标为现货常备款或快速交货型
