原理&结构
PT100或PT1000 classA铂热电阻原理，防爆型温度变送器具有集温度检测与信号处于一体，标准接插件出线，体积小巧，线性化输出4~20mA或1~5V标准信号。
主要特点
安装简单
多种量程可选
多种规格探头可选
全不锈钢外壳，结构紧凑坚固，抗干扰能力强
标准方式出线
应用
气液两用型，可用于供水系统，液压、气动系统，冷却系统，加热系统，空调系统，自动化工程等。
技术参数
|
技术参数 |
|
|
测量范围: |
200...0°C,100...0°C,50...0°C, 50...50 °C; 0...50 °C; 0...80 °C; 0...100 °C; 0...120°C, 0...150°C,0...200°C,0...450°C,0...500°C或客户任意指定-200...500°C间量程 |
|
精度等级: |
±0.2%FS |
|
±0.5%FS |
|
|
探头尺寸与耐压: |
Φ6 探头 40 bar |
|
Φ8 探头 40 bar |
|
|
Φ10 探头 100 bar |
|
|
防护等级: |
IP65 |
|
输出信号: |
4...20mA |
|
1...5VDC |
|
|
供电电压: |
20...30VDC |
|
响应时间: |
0.5...3s（典型值1秒） |
|
环境温度: |
30...85°C |
|
常用接口: |
G1/2 |
|
G1/4 |
|
|
M20*1.5 |
|
|
电气部分材料: |
黑色NBR |
|
外壳材料: |
不锈钢1.4301(304) |
|
触液部分材料: |
不锈钢1.4435(316L) |
|
保护管材质: |
不锈钢1.4301(304) |
|
不锈钢1.4435(316L) |
|
|

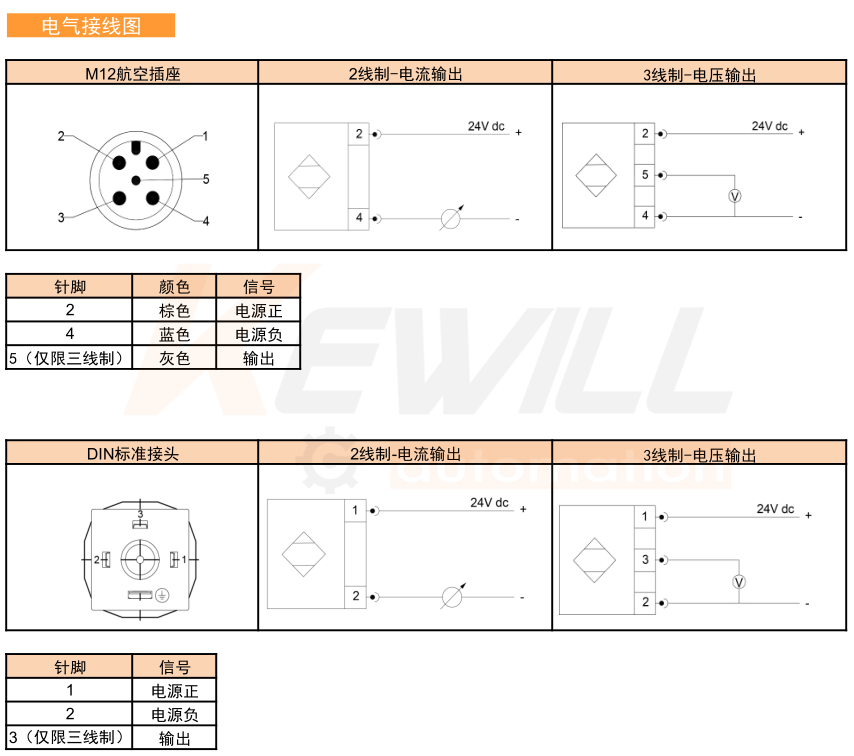

电气连接: |
DIN标准接头(DIN43650) |
|
M12*1航空接插件 |

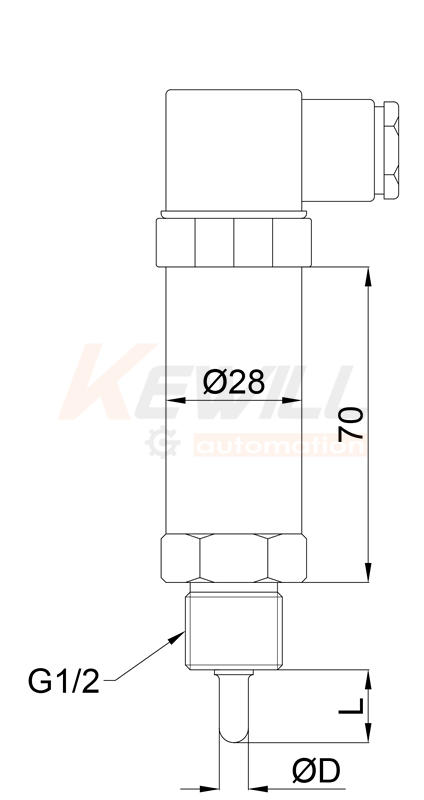

尺寸图

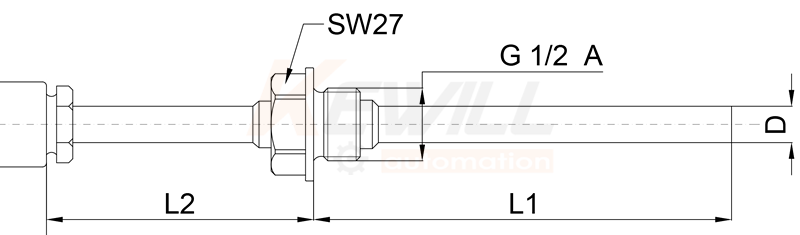

高温冷却部件尺寸
|
量程 |
增加尺寸 |
量程 |
增加尺寸 |
|
-200...0 °C |
45mm |
0...120 °C |
0mm |
|
-100...0 °C |
45mm |
0...150 °C |
45mm |
|
-50...0 °C |
0mm |
0...200 °C |
45mm |
|
-50...50 °C |
0mm |
0...300 °C |
45mm |
|
0...50 °C |
0mm |
0...350 °C |
45mm |
|
0...80 °C |
0mm |
0...450 °C |
100mm |
|
0...100 °C |
0mm |
0...500 °C |
300mm |
备注：如遇现场安装空间有限，可提出定制需求。使用寿命与精度漂移受冷却段长度影响。
常规量程代码表
|
代码 |
对应量程 |
代码 |
对应量程 |
代码 |
对应量程 |
代码 |
对应量程 |
|
/NA |
-200...0°C; |
/PA |
0...50 °C; |
/PE |
0...120°C; |
/PI |
0...350°C; |
|
/NB |
-100...0°C; |
/PB |
0...50 °C; |
/PF |
0...150°C; |
/PJ |
0...450°C; |
|
/NC |
-50...0°C; |
/PC |
0...80 °C; |
/PG |
0...200°C; |
/PK |
0...500°C; |
|
/ND |
-50...50 °C; |
/PD |
0...100 °C; |
/PH |
0...300°C; |
/PL |
任意指定量程 |
