产品概述
PE-TF差压/变送器
原理&结构
PE-TF差压/变送器用于测量液体，气体和蒸汽的压力。PET差压/压力变送器带上远传密封装置后，就成为PETF远传差压变送器，其仍具有PET差压/压力变送器的各种特点。
主要特点
零点，量程均现场可调4-20mA输出带HART通讯协议
高精度，稳定性好。高静压，抗过压强
重复性好，自带温度补偿。可用于腐蚀性，高温型，易结晶和堵塞的介质测量
标准配置HART通讯协议具有防爆的功能
阻尼可调
应用
"适用于多种恶劣的工况
主要用于工业流程控制，通过选择不同的膜片可适用于多种工况，如腐蚀性、高温型，易结晶，易堵塞，高粘度的介质测量"
适合于测量水，油，气类介质
应用于钢厂，电厂，航空，煤炭，泥浆，矿浆，造纸，食品机械等行业
|
技术规格 |
|
|
量程： |
详见参数表 |
|
输出： |
二线制4-20mA直流信号上叠加HART数字信号 |
|
精度： |
0.1级，0.2级，0.5级可选 |
|
温度影响： |
≤±0.45%/55℃ |
|
静压影响： |
±0.1%/7MPa（零位），±0.2%/7MPa（量程） |
|
稳定性： |
六个月内不超过变送器精度 |
|
量程误差： |
±0.25%输入读数，（通过调整校正） |
|
安装位置影响： |
当传感器膜片不是垂直时，可能产生不大于 |
|
0.24Kpa的零位系统误差，此误差可通过调零校正 |
|
震动影响； |
±0.1%最大量程限值 |
|
电源影响： |
小于输出量程0.0055%V |
|
静压与过载极限： |
12...30VDC |
|
负载： |
电路板的最大负载电阻R：R=（V-10.5）/0.0236， |
|
式中R为最大负载电阻Ω；V供电电压 |
|
启动时间： |
5Sec |
|
刷新时间： |
0.25Sec |
|
量程和零位调整： |
通过按键调整或采用HART通讯调整 |
|
正负迁移： |
最大正迁移量为测量范围上限值（URL）与测量 |
|
量程之差；最大负载迁移量为URL |
|
出错报警： |
自诊断程序检查出故障，模拟输出高于20.8mA |
|
或低于3.8mA报警，高/低标志通过HART通讯调整 |
|
阻尼常数： |
电气阻尼为0-32s，可按0.1s间隔调整。 |
|
工作温度： |
电子线路：-30...85℃，敏感元件；见远传装置 |
|
灌充液体特性表 |
|
介质温度： |
见远传装置灌充液体特性表 |
|
存储温度： |
40...125℃ |
|
相对湿度： |
5%-98% |
|
防护等级： |
IP65 |
|
结构材料： |
电气外壳为铝合金，其余零件材料详见选型表 |
|
防爆等级： |
Exd IICT6 |
|
电气连接： |
M20 1.5螺孔，用以连接电缆管 |
|
重量： |
约10kg（不包含附件） |
注：URL为测量范围上下限
远传装置灌充液特性表
|
代号 |
灌充液 |
温度范围 |
比重g/（cm3） |
温度膨胀系数 |
25℃时粘度（mPa.S） |
|
- |
200系列硅油 |
-40至149℃ |
0.965 |
0.00108 |
<20 |
|
S |
高温硅油 |
-15至315℃ |
1.07 |
0.00053 |
40-50 |
|
F |
氟油 |
-45至205℃ |
1.85 |
0.000864 |
65 |
接线图
|
标准量程代码表 |
|
标准量程 |
代码 |
|
-100...0KPa |
NB0 |
|
0...1.6KPa |
GB1.6 |
|
0...5KPa |
GB5 |
|
0...7.5KPa |
GB7.5 |
|
0...10KPa |
GB10 |
|
0...20KPa |
GB20 |
|
0...40KPa |
GB40 |
|
0...100KPa |
GB100 |
|
0...200KPa |
GB200 |
|
0...700KPa |
GB700 |
|
0...1000KPa |
GB1000 |
|
0...2500KPa |
GB2500 |
|
0...5000KPa |
GB5000 |
|
0...10000KPa |
GB10000 |
|
绝对压力 |
|
标准量程 |
代码 |
|
0...1.6KPa |
AB1.6 |
|
0...5KPa |
AB5 |
|
0...7.5KPa |
AB7.5 |
|
0...10KPa |
AB10 |
|
0...20KPa |
AB20 |
|
0...40KPa |
AB40 |
|
0...100KPa |
AB100 |
|
0...200KPa |
AB200 |
|
0...700KPa |
AB700 |
|
0...1000KPa |
AB1000 |
|
0...2500KPa |
AB2500 |
|
0...5000KPa |
AB5000 |
|
0...10000KPa |
AB10000 |
注：若所需量程不在标准列表中，请在订货时注明，可按客户要求标定。例如所需量程：表压0...15lKPa.可将量程写为GB15，负压-1...0bar。可将量程代码写为NB0
按键操作说明(标定时)
|
LCD显示 |
说明 |
|
OPEN |
按键开锁，同时按下<Z>和<S>键5秒钟以上，便可开锁。 |
|
PV=0 |
PV清零：将变送器之间置于大气压上,按键开锁后, |
|
同时按下Z>和<S>键2秒钟以上,便可将当前PV值 |
|
设为0 |
|
PVER |
如果当前PV值与0值的偏差超出50%FS以上，PV值清 |
|
零无效 |
|
LSET |
按键调零：对变送器施加零点压力，按下<Z>键2秒钟 |
|
变送器输出4.000mA电流，完成调零操作。 |
|
HSET |
按键调满：对变送器施加满点压力，按下<S>键2秒钟， |
|
变送器输出20.000mA电流，完成调满操作 |
|
OK |
变送器数据恢复：先按住Z键，再接通变送器电源，继 |
|
续按住Z键5秒钟以上，显示OK，则说明已将变送器数据 |
|
恢复到出厂时状态，松开按键即可。 |
|
FAIL |
显示FAIL，则说明未对变送器进行数据备份，无法将 |
|
变送器数据恢复到出厂状态 |

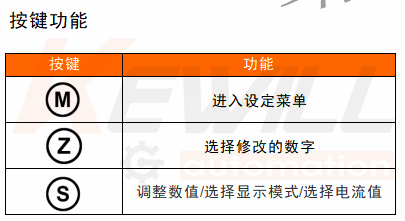

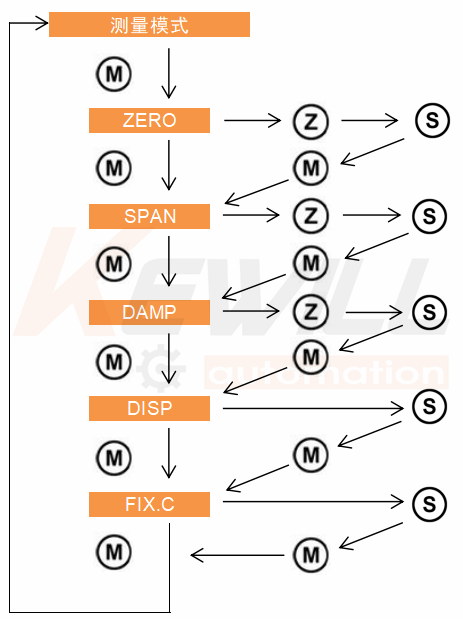

按键操作说明（测试时）
菜单功能
|
菜单名称 |
功能 |
可选项 |
|
ZERO |
设置模拟量程下限 |
设置Z/按键S |
|
SPAN |
设置模拟量程上限 |
设置Z/按键S |
|
DAMP |
设置阻尼时间 |
设置Z/按键S |
|
DISP |
设置显示模式 |
按S键选择压力/ |
|
电流/百分比 |
|
FIX.C |
规定电流输出 |
按S键选择3.8、 |
|
4.8、12、16 |
|
20.8mA |
选型表
|
PE-TF- |
远传标准智能差压变送器系列 |
|
PE-TF2- |
远传智能高静压差压变送器系列 |
|
PE-TF3- |
远传智能压力变送器系列 |
|
PE-TF4- |
远传智能绝对压力变送器系列 |
|
|
量程范围 |
|
|
0...7.5Kpa |
|
|
0...40Kpa |
|
|
0...250Kpa |
|
|
0...1000Kpa |
|
|
0...25000Kpa |
|
|
0...10000Kpa |
|
|
|
|
|
4...20mA/带HART协议 |
|
|
触点容量 |
|
|
0.1级 |
|
|
0.2级 |
|
|
0.5级 |
|
|
接口螺纹 |
|
|
1/4NPT内螺纹 |
|
|
报警设定区间 |
|
|
主体：316不锈钢 |
|
|
隔离膜片 |
|
|
316不锈钢 |
|
|
哈氏合金C-276 |
|
|
蒙乃尔 |
|
|
钽 |
|
|
法兰 |
|
|
一个法兰（标准DN50，其他可定制） |
|
|
两个法兰（标准DN51，其他可定制） |
|
|
防护 |
|
|
标准型 |
|
|
隔爆型 |
|
|
本安型 |
|
PE-TF- |
|
|
|
|
|
|
|
|
←选型示例 |

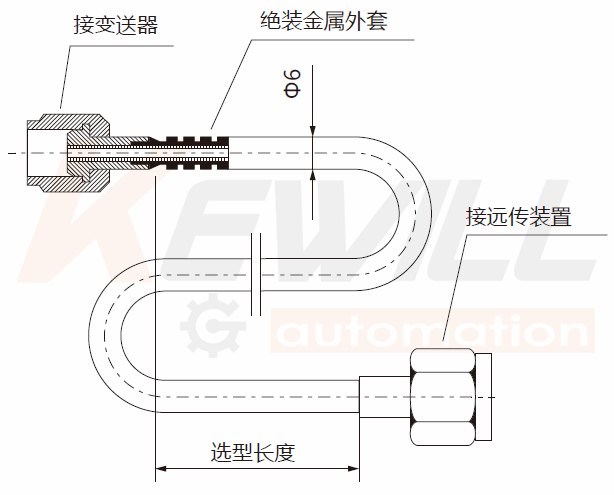

毛细管尺寸图
|
KPC001- |
毛细管选型表 |
|
|
材料 |
|
|
316不锈钢。内径1.09mm |
|
|
毛细管长度 |
|
|
1米 |
|
|
3米 |
|
|
4米 |
|
|
远传端螺纹 |
|
|
1/2-20UNF-2A |
|
|
1/2-20UNF-3A，带支撑管 |
|
|
|
|
|
铠装304不锈钢 |
|
|
PVC护套铠装304不锈钢 |
|
KPC001- |
|
|
|
|
←选型示例 |
法兰安装远传装置结构

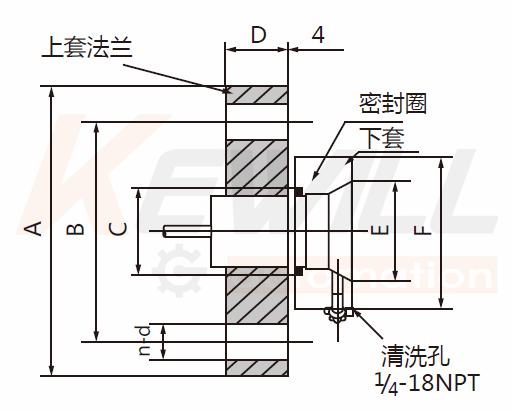

法兰安装远传尺寸图
|
上套法兰尺寸 |
下套法兰尺寸 |
|
公称管径 |
|
耐压等级 |
凸台直径 |
外径 |
厚度 |
螺孔中心距 |
螺孔数量 |
栓孔直径 |
直径 |
直径 |
|
英寸 |
（LB/Mpa） |
C |
A |
D |
B |
n |
d |
E（mm） |
F（mm） |
|
1' |
150/2 |
63 |
108 |
14 |
79 |
4 |
16 |
26.9 |
66.5 |
|
300/5 |
66 |
124 |
17 |
89 |
4 |
20 |
|
1-1/2" |
150/2 |
73 |
127 |
17 |
98 |
4 |
16 |
41.9 |
78.7 |
|
300/5 |
73 |
156 |
20 |
114 |
4 |
23 |
|
2" |
150/2 |
92 |
152 |
19 |
120 |
4 |
20 |
52.5 |
95.2 |
|
300/5 |
92 |
165 |
22 |
127 |
8 |
20 |
|
3" |
150/2 |
127 |
190 |
23 |
152 |
4 |
20 |
79 |
127.2 |
|
300/5 |
127 |
210 |
25 |
168 |
8 |
23 |
选型表
|
PE-TF-F |
法兰安装远传法兰型 |
|
|
连接孔 |
|
|
有清洗连接孔 |
|
|
无清洗连接孔 |
|
|
远传法兰膜片材料 |
|
|
1.4435(316L) 不锈钢 |
|
|
哈氏合金C-276 |
|
|
钽 |
|
|
上套材质 |
|
|
1.4435(316L) 不锈钢 |
|
|
上套尺寸 |
|
|
1" |
|
|
1-1/2" |
|
|
2" |
|
|
3" |
|
|
最大工作压力 |
|
|
150LB |
|
|
300LB |
|
|
法兰材质 |
|
|
1.4435(316L) 不锈钢 |
|
|
哈氏合金C-276 |
|
|
碳钢 |
|
PE-TF-F |
|
|
|
|
|
|
←选型示例 |
插入桶式法兰安装远传装置结构

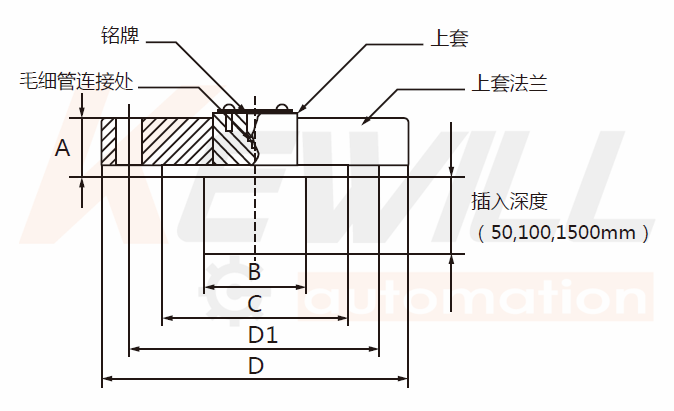

插入式法兰尺寸图
|
法兰尺寸 |
螺栓孔 |
|
尺寸 |
耐压等级 |
直径D |
A |
B |
C |
数目n |
直径d |
分布直径D1 |
|
3" |
150LB |
190 |
30 |
66 |
127 |
4 |
19 |
152 |
|
4" |
150LB |
228 |
30 |
89 |
157 |
8 |
19 |
190 |
|
3" |
300LB |
210 |
35 |
66 |
127 |
8 |
22 |
168 |
|
4" |
300LB |
254 |
38 |
89 |
157 |
8 |
22 |
200 |
选型表
|
PE-TF-I |
插入式远传法兰型 |
|
|
法兰尺寸 |
|
|
法兰尺寸3" |
|
|
法兰尺寸4" |
|
|
插入深度 |
|
|
插入深度0mm |
|
|
插入深度50mm |
|
|
插入深度100mm |
|
|
插入深度150mm |
|
|
远传法兰膜片材料 |
|
|
远传法兰膜片材料；316L不锈钢 |
|
|
远传法兰膜片材料；哈氏合金C-276 |
|
|
远传法兰膜片材料；钽 |
|
|
法兰材料 |
|
|
法兰碳钢 |
|
|
法兰材料不锈钢 |
|
|
最大工作压力 |
|
|
150LB最大工作压力1.89MPa |
|
|
300LB最大工作压力4.9MPa |
|
PE-TF-I |
|
|
|
|
|
←选型示例 |
毛细管尺寸图（四）
选型表
|
KPC001- |
毛细管选型表 |
|
|
材料 |
|
|
316不锈钢。内径1.09mm |
|
|
毛细管长度 |
|
|
1米 |
|
|
3米 |
|
|
4米 |
|
|
远传端螺纹 |
|
|
1/2-20UNF-2A |
|
|
1/2-20UNF-3A，带支撑管 |
|
|
|
|
|
铠装304不锈钢 |
|
|
PVC护套铠装304不锈钢 |
|
KPC001- |
|
|
|
|
←选型示例 |
