表压和绝压压力变送器设计原理图文比较
时间：2021-08-13 10:00:52
导读: 关于表压和绝压压力变送器设计原理图文比较，下面小编给大家浅析一下，供大家参考，希望对大家的工作和学习有所帮助。 用于表压测量的传感器设计 输入压力 (PE) 通过密封膜片 (4) 和填充液 (5) 传输到表压传感器 (6)，从而更换其测量膜片。 位移改变了电桥电路中测量膜
关于表压和绝压压力变送器设计原理图文比较，下面小编给大家浅析一下，供大家参考，希望对大家的工作和学习有所帮助。

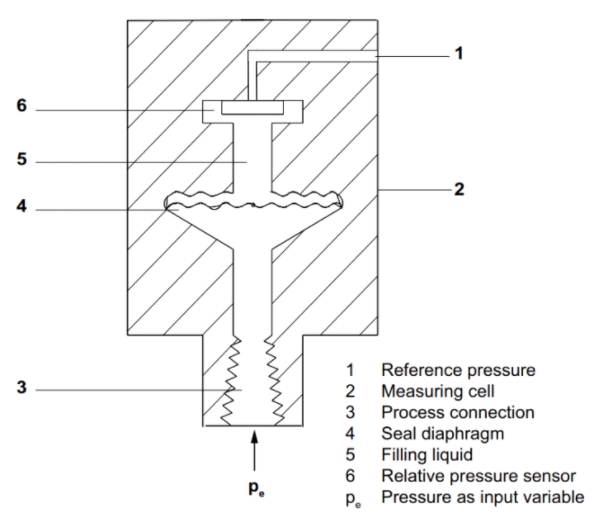

用于表压测量的传感器设计
用于表压测量的传感器设计
输入压力 (PE) 通过密封膜片 (4) 和填充液 (5) 传输到表压传感器 (6)，从而更换其测量膜片。 位移改变了电桥电路中测量膜片中四个压电电阻的阻值。 电阻的变化导致电桥输出电压与输入压力成正比。 量程≤63 bar 的变送器测量相对于大气的输入压力，量程≥160 bar 的变送器测量相对于真空的压力。

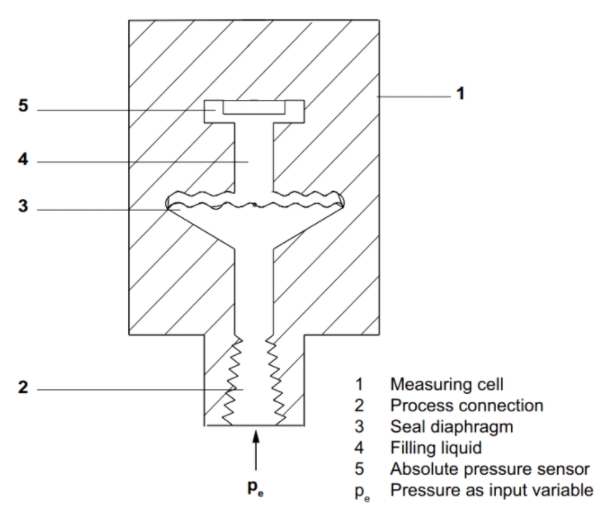

绝对压力测量传感器设计
科威勒自动化（上海）有限公司是一家制造及销售压力表，压力控制器，压力传感器，压力开关，压力变送器，防爆压力变送器等产品；该产品广泛应用于石油、化工、燃气、冶金、电力、造纸、食品、制药、水电站、城市建设及水利工程等行业。 （依法须经批准的项目，经相关部门批准后方可开展经营活动）的公司，是一家集研发、设计、生产和销售为一体的专业化公司。kewill仪表不断开拓创新，追求出色，以技术为先导，以产品为平台，以应用为重点，以服务为保证，不断为客户创造更高价值，提供更优服务。kewill仪表始终关注仪器仪表行业。满足市场需求，提高产品价值，是我们前行的力量。我司秉承“敬业、诚信、拼搏、创新”的企业精神，全心全意地为客户供应优质的产品，提供满意的服务，期待成为您的忠实朋友和长期合作伙伴，共创互惠双赢的美好来! 欢迎新老客户莅临我公司参观指导
输入压力（pe）通过膜片（3）和填充液（4）转移到绝对压力传感器（5），从而改变其移动的膜片位移传感器。的电阻值的变化会导致电桥输出电压与输入电压形成带。
压力曲线：
输入压力通过传感器（1）转换为电信号。该信号被测量放大器（2）放大，并在模数转换器（3）中数字化。在微控制器（4）中分析数字信号，并就线性和热特性进行三次。
然后在数模转换器（5）中其转换为4至20毫安的输出。您可以在连接电流回路（10）处使用低电流电流测量表进行显示。
第一个内存与测量单元链接，第二个内存与电子设备链接。
按钮（8）可用于调用各种功能，即使用您的模式。如果设备带有数字显示器（9），则使用它来跟踪模式和设置其他消息。可以通过 HART 呼叫（7）用计算机更改。模式设置。
