浅析高精度压力变送器检定中出现的问题
时间：2021-09-10 10:03:02
导读: 高精度压力变送器 检定中出现的问题有哪些呢？相信很多小伙伴对这个问题感兴趣，下面给大家浅析一下，供大家参考，希望对大家的工作和学习有所帮助。 从验证过程分析变送器验证电路图如下： 校验变送器时应注意以下几个方面： 一、校验规程要求H、L两个高低压室与外界相通，
高精度压力变送器检定中出现的问题有哪些呢？相信很多小伙伴对这个问题感兴趣，下面给大家浅析一下，供大家参考，希望对大家的工作和学习有所帮助。

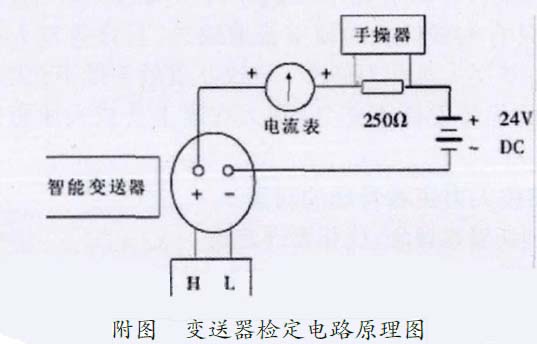

从验证过程分析变送器验证电路图如下：
从验证过程分析变送器验证电路图如下：
校验变送器时应注意以下几个方面：
一、校验规程要求H、L两个高低压室与外界相通，观察零位不在4mA位置，若不是在4ma位置，必须用螺丝刀把零调到4ma位置。
二，调零点后，使用标准压力源慢慢加压。该指南将压力增加到一个非常大的范围，此时输出值约为20 mA。
三，用螺丝刀将显示调整到 20 mA，重复调零和量程变化，直到满足 IF 要求。
四、将测量范围等分，再将对应的压力室H信号施加到该室，输出相应的显示值，并计算出基本误差及其变化大小。如果计算误差较大，则应进行微调，直至达到技术指标。
一、校验规程要求H、L两个高低压室与外界相通，观察零位不在4mA位置，若不是在4ma位置，必须用螺丝刀把零调到4ma位置。
二，调零点后，使用标准压力源慢慢加压。该指南将压力增加到一个非常大的范围，此时输出值约为20 mA。
三，用螺丝刀将显示调整到 20 mA，重复调零和量程变化，直到满足 IF 要求。
四、将测量范围等分，再将对应的压力室H信号施加到该室，输出相应的显示值，并计算出基本误差及其变化大小。如果计算误差较大，则应进行微调，直至达到技术指标。
到目前为止，很多人已经使用HART协议功能来改变传输量程，它可以调整零位和量程，但这个检测过程不是输入标准压力源。因此这种方法不能称为验证或校准，只能称为“设置范围”。因为这是使用标准来调整范围，还要调整输出参数。此外，电源、环境温度、振动和倾斜的变化都会影响变送器的输出。因此，有必要对变送器进行出厂调整，改变以往只检测一次变送器的方法，而不是一次线检，这样检测就比较合理了。
变送器在检测中存在的问题及解决方法
2.1 导管堵塞引起的问题
变送器仪表连接管发生淤塞现象，这种现象经常出现在变送器的生产环节，测试时变送器的显示值变化缓慢，有时无变化。对这个问题的研究分析，我们认为在生产中经常检测到的介质中含有固体悬浮颗粒或一些粉状粉尘，如果时间过长，这些固体粉末就会变成固体，会导致变送器的沉积脉管，使变送器不能正常测量、校验工作。如果在实际应用中出现同样的问题，我们的解决办法只能是依次拆下压力导管，然后进行清洗工作。
2.2 高低压差导管接反
与管子连接的高低压差压变送器是相反的，在测试流量的系统中，包含一个初级孔板。差压变送器是主要的测试仪器。设备运行时，差压变送器的显示值不仅不上升，而且向零刻度变化。如果出现这种现象，原因是在使用初期，是否配套使用节流板和差压变送器的流量测量装置，显示的刻度在零以下。
如果经过详细检查，变送器本身是完整的，但显示量也随着差压电流的变化而变化。另外，在发射导管被堵塞或没有出现泄漏的情况下，这就是高低压管连接有反的现象。如果在实际应用中遇到类似情况，解决方法也很简单，可以把孔板连接的安装方向反过来。但如果是智能变送器，将高压或低压管接反，只要将相应的检测装置和相应的附件旋转180°，变送器就可以恢复到原来的显示值。
2.3 缺少线性变化不是很好
主要表现是在测试发射机时会有负的起点和终点，正误差的中点会出现严重的误差，根据这一系列变化，不去除零误差调整可以在正常允许范围。这时可以判断线性仪表不达标，可以在检测范围和测量范围内改变，使变送器符合要求。但中点误差过大，依靠调零和量程调整的方法无法满足仪器的要求。如果压力变送器的稳定性不达标，主要原因是敏感部件有问题，很难调整好。有时可以通过调整A/D转换电路来修正，但幅度不大。
2.4 发射机开始工作时无指示
变送器正常工作时不显示，主要是高压蒸汽流量变送器不显示。 2~3分钟后，流量显示值会逐渐增加。
造成这种现象的原因是仪表在运行时没有按要求打开，在运行前将与液体隔离的冷凝水冲走，高压气体进入变送器腔，将对正常的核查工作产生很大的影响。通常，高压蒸汽或腐蚀性气体会充满变送器。为避免损坏变送器，它会填充绝缘流体，称为冷凝液。差压变送器三个阀门打开，会造成高压侧的液体冲到低压侧，导致高温液体通过管道冲到变送器，由于温度过高，变送器显示值会改变，直到发射器损坏。
对于这种类型的变送器，需要按照检定规程和操作顺序的要求打开仪表。在这种情况下，正确的措施是薄膜没有损坏，等待自然凝露几个小时，仪器就会显示正常。
